技术参数
• 供电电源
电源电压：20~30VDC
额定供电电压：24VDC
• 输 入
输入类型： Pt100、Cu50等型热电阻（特殊分度号可定制）
允许引线电阻：每条引线≤10Ω

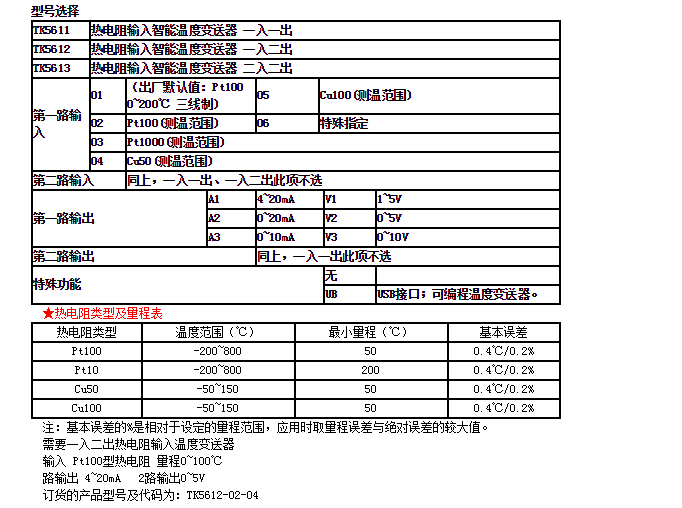

测量范围： 见选型订货栏目中的“热电阻分度号及量程表”
(注: 信号类型和量程用户订货时指定或自行编程)
• 输 出
电流或电压输出与测量温度值线性
• 综合通用参数
标准精度：±0.2%(参见热电阻类型、量程及测量误差表)
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出-电源-外壳之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围：5～95％RH （无冷凝）
机壳材质：PC（聚碳酸脂）材料
防护等级：IP20
外形尺寸：宽23×高85×深103（mm）
整机重量：约200g
概述
• 用于将现场二线制或三线制热电阻信号转换成对应温度值线性的直流信号隔离输出。
• 该产品采用独立的直流电源供电, 供电电源-输入-输出之间隔离。
• 有USB接口的智能型温度变送器和模拟式标准固定型温度变送器可供用户选择。
• USB接口智能型温度变送器的编程设定是使用专用的编程器, 通过编程器进行编程设定。
• 该温度隔离变送器可以与单元组合仪表及DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
特点
• 热电阻输入(Pt100、Cu50、Cu100等)
(注: 信号类型和量程用户订货时指定或自行编程)
• 独立供电 20~30VDC
• 有USB接口可编程设定型和模拟式标准固定型温度变送器可供选择
