SBWZ-2180,SBWZ-2280,SBWZ-2480,SBWZ-4480,SBWR-4280

概述
SBW系列带温度变送器的热电偶、热电阻是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体，直接测量各种工业过程中-200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
● 变送器部件是小型化的，可安装于热电偶、热电阻的接线盒内，成为一体化温度变送器。
● 作为一体化温度变送器在工业现场直接输出4～20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。
● 变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣环境中使用。
● 具有线性化校正功能，热电偶温度变送器冷端温度自动补偿功能。
● 应用面广、既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
主要技术指标
传感器

1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：
a：环境温度-25-+80℃（常规型）；-25-+70℃（数显型）； -25-+75℃（智能型）
b：相对湿度：5%-95%
c：机械振动f≤50Hz，振幅≤0.15mm
d：无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。

结 构
带温度变送器的热电偶、热电阻由热电偶或热电阻和变送器部件组成。
热电偶包括热电偶元件、保护管、接线盒等主要部份；热电阻包括热电阻元件、保护管、接线盒等主要部份；两者的接线盒和保护管相同。
●热电偶元件由铠装热电偶组成；热电阻元件由铠装铂电阻组成。
● 保护管：要求耐高温、耐磨蚀，能承受温度急剧变化，有良好的气密性及足够的机械强度，现采用两种不同牌号的不锈钢管制成。
● 接线盒用铝合金制成，为防水式，防护等级IP54。
● 变送器部件：由壳体、盖板、电路板、接线柱等组成，用硅橡胶浇封方法使电子元件密封在壳体内，因此不可拆卸。

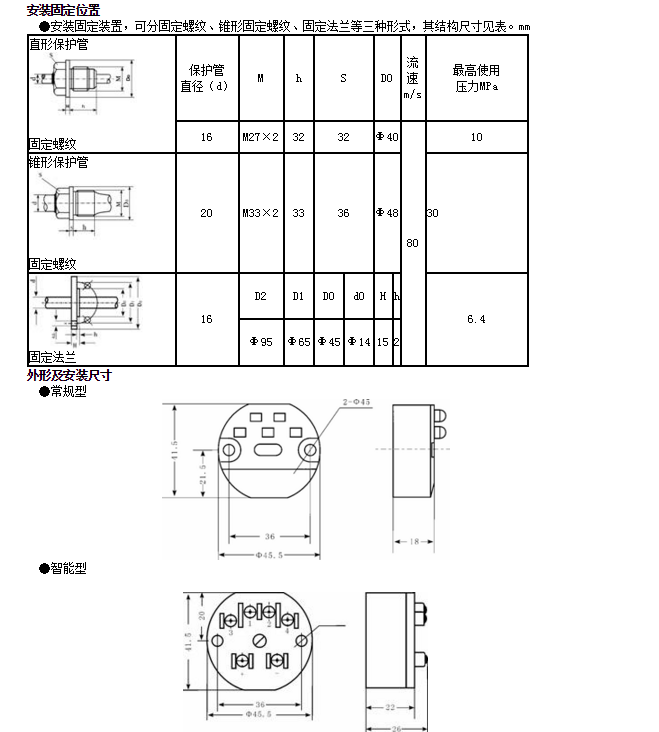

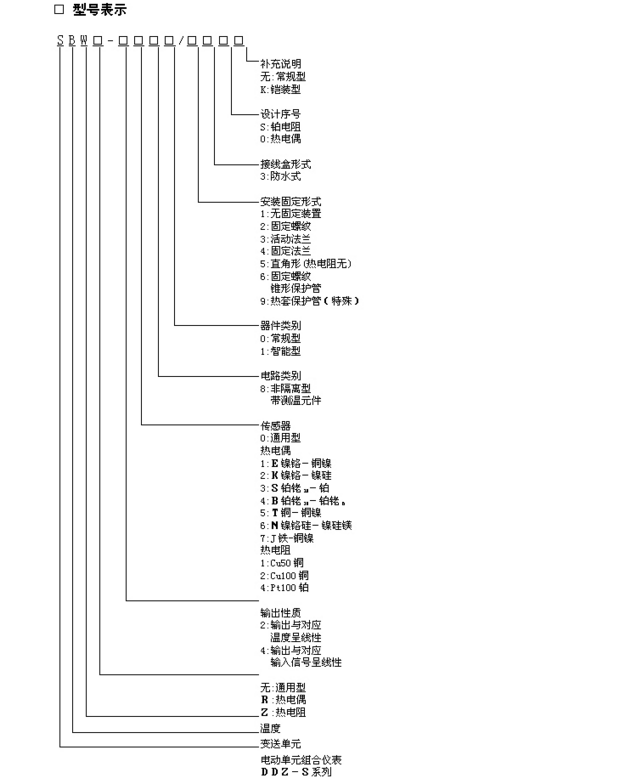

型号规格
●规格表

注：其它规格可特殊订货
