SWP-CT80-800R-A,SWP-CT80-800G-A,SWP-CT80-802R-A,

概述
SWP-CT80温度现场变送控制器是本公司推出新一代先进的现场变送单元。该变送器采用先进的低功耗CPU配合大屏幕LCD显示，采用锂电池供电，可提供长达二年以上的连续工作时间，免维护。采用铝合金外壳进口的高精度的铂电阻传感器或热电偶传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
仪表技术指标：
测量范围 　　　　　 -200℃～ 600℃
精　  度　　　　　　 0.5%或0.2%
防爆类型　　　　　　普通型（非防爆）
    隔爆型（dIIBT4）

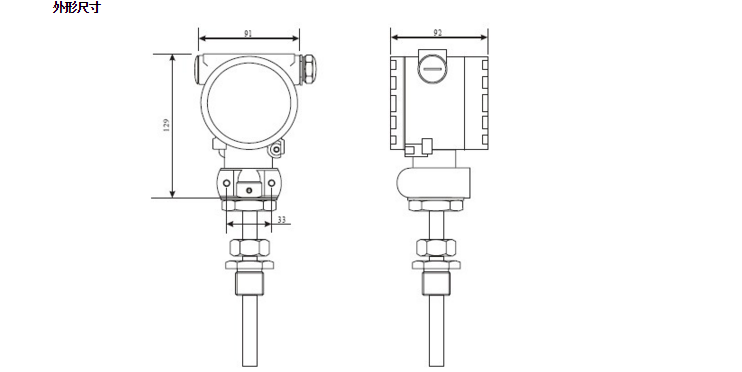

外形尺寸　　　　　　低功耗LCD显示：Φ80×80
使用环境　　　　　　相对湿度≤90%，温度-10～50摄氏度
介质温度　　　　　　-20℃ ～ +70℃
防护等级　　　　　　IP65
连接方式　　　　　　M20×15mm或根据用户要求
通讯功能　　　　　　RS485或RS232通讯方式（波特率　1200～9600pbs）

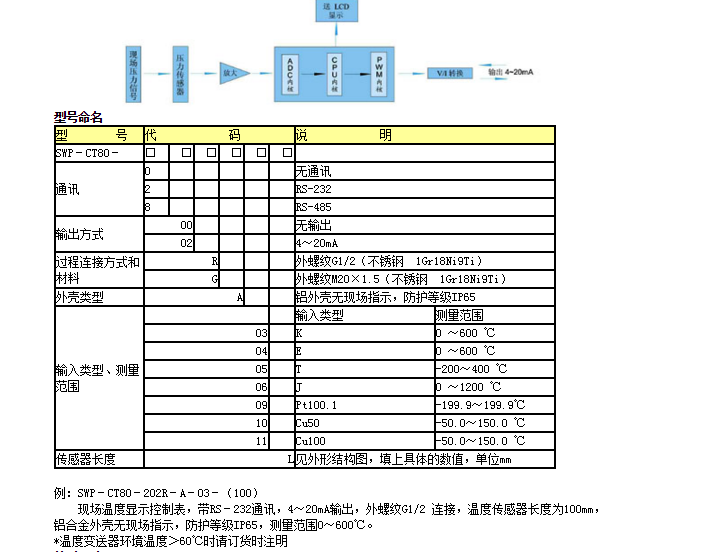

工作原理图
仪表通过温度传感器把温度信号变为电信号，再由前置放大器把些电信号放大滤波，送往CPU的A/D转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示PWM输出。
