SBWR-10-0,SBWZ-20-1,SBWR-60-3,SBWZ-61-3,SBWZ-71-3,一体化数显温度变送器
1、概述：
SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：
·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
·热电偶变送器具有冷端温度自动补偿功能；
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
3、工作原理：
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
4、技术参数
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、
Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）
-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。

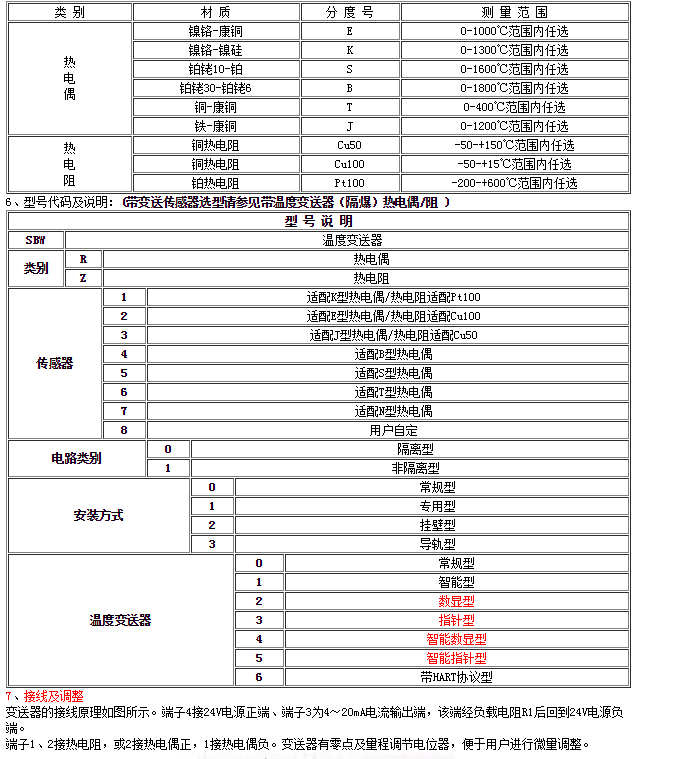

5、测温范围
SBWR-10-0,SBWR-11-0,SBWR-20-0,SBWR-21-0,SBWR-30-0,SBWR-31-0,
SBWR-40-0,SBWR-41-0,SBWR-50-0,SBWR-51-0,SBWR-60-0,SBWR-61-0
SBWR-70-0,SBWR-71-0,SBWR-80-0,SBWR-81-0,SBWZ-80-0,SBWZ-81-0
SBWZ-10-0,SBWZ-11-0,SBWZ-20-0,SBWZ-21-0,SBWZ-30-0,SBWZ-31-0,SBWZ-70-0
SBWZ-40-0,SBWZ-41-0,SBWZ-50-0,SBWZ-51-0,SBWZ-60-0,SBWZ-61-0,SBWZ-71-0
SBWR-10-1,SBWR-11-1,SBWR-20-1,SBWR-21-1,SBWR-30-1,SBWR-31-1,
SBWR-40-1,SBWR-41-1,SBWR-50-1,SBWR-51-1,SBWR-60-1,SBWR-61-1
SBWR-70-1,SBWR-71-1,SBWR-80-1,SBWR-81-1,SBWZ-80-1,SBWZ-81-1
SBWZ-10-1,SBWZ-11-1,SBWZ-20-1,SBWZ-21-1,SBWZ-30-1,SBWZ-31-1,SBWZ-70-1
SBWZ-40-1,SBWZ-41-1,SBWZ-50-1,SBWZ-51-1,SBWZ-60-1,SBWZ-61-1,SBWZ-71-1
SBWR-20-2,SBWR-21-2,SBWR-20-2,SBWR-21-2,SBWR-30-2,SBWR-31-2,
SBWR-40-2,SBWR-41-2,SBWR-50-2,SBWR-51-2,SBWR-60-2,SBWR-61-2
SBWR-70-2,SBWR-71-2,SBWR-80-2,SBWR-81-2,SBWZ-80-2,SBWZ-81-2
SBWZ-20-2,SBWZ-21-2,SBWZ-20-2,SBWZ-21-2,SBWZ-30-2,SBWZ-31-2,SBWZ-70-2
SBWZ-40-2,SBWZ-41-2,SBWZ-50-2,SBWZ-51-2,SBWZ-60-2,SBWZ-61-2,SBWZ-71-2
SBWR-30-3,SBWR-31-3,SBWR-30-3,SBWR-31-3,SBWR-30-3,SBWR-31-3,
SBWR-40-3,SBWR-41-3,SBWR-50-3,SBWR-51-3,SBWR-60-3,SBWR-61-3
SBWR-70-3,SBWR-71-3,SBWR-80-3,SBWR-81-3,SBWZ-80-3,SBWZ-81-3
SBWZ-30-3,SBWZ-31-3,SBWZ-30-3,SBWZ-31-3,SBWZ-30-3,SBWZ-31-3,SBWZ-70-3
SBWZ-40-3,SBWZ-41-3,SBWZ-50-3,SBWZ-51-3,SBWZ-60-3,SBWZ-61-3,SBWZ-71-3
