开关量输入隔离安全栅
概述 . 主要技术规格
开关量输入隔离安全栅
·适用于安装在爆炸区域的本安型接近开关(符合DIN19234标准的NAMUR接近开关)或触点开关。通过隔离,以继电器触点(或晶体管、电平信号)输出方式传送至安全区的控制系统或其它仪表。
·可选择有线路故障检测功能的开关量隔离安全栅和没有线路故障检测功能
的开关量隔离安全栅。
·有输入线路故障检测功能的开关量隔离安全栅，当检测到有线路故障时,仪表面板上的线路故障指示灯LED亮红色。
(说明: 当用到线路检测功能时，如果需要使用机械触点开关作为输入设备，必须在输入回路中连接线路故障传感器，以避免开关量隔离安全栅将机械触点开关正常的通断误当做输入回路的断路或短路故障。)
·当选择没有线路故障检测功能的开关量隔离安全栅，仪表面板上没有线路故障指示灯。
● 供电电源
供电电压范围：15~30VDC
额定供电电压：24V DC
电流消耗(24VDC供电, 继电器输出) ：<25 mA
●从危险区输入
触点开关或符合DIN 19234的NAMUR接近开关。
开路电压：8V±0.5V
开关阈值：1.2~2.1mA
回滞： 0.2mA (典型值)
线路故障时, 断路电流：< 0.1mA; 短路电流：> 4mA

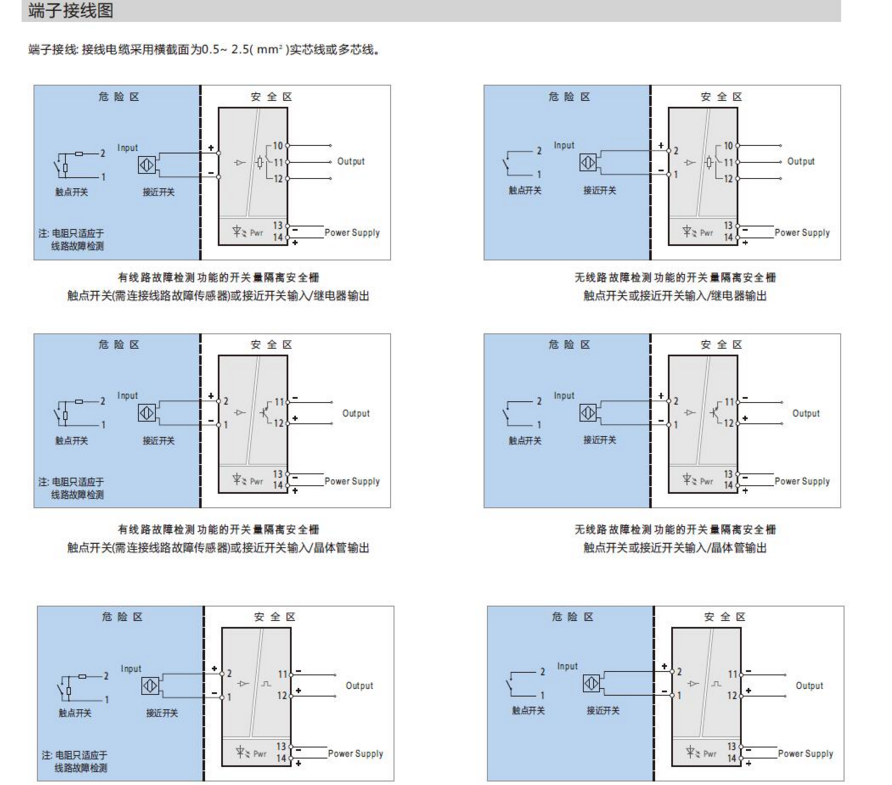

注:1.当用到输入线路检测功能,使用触点开关
作为输入设备时,连接方式见右图。
2.线路故障传感器中的两个电阻值, 用户可
依据实际应用需要进行选择,订货时请写明。
●向安全区输出
输出类型： ① 继电器触点; ② 晶体管; ③电平信号(订货时请选择输出类型)
① 继电器触点
触点特性：24VDC，2A ；
负载类型：电阻性负载
响应时间：≤10ms
② 晶体管
外部供电电压：≤40V
驱动输出电流：≤40mA
晶体管集电极输出 高电平: VCC； 低电平: ≤2.5V
晶体管发射极输出 高电平: VCC-2.5V; 低电平:≤ 0.5V
③电平信号
高电平： 4.5V ~ 5.5V
低电平：≤0.5V
高电平驱动能力：≤20mA
● 输入 / 输出特性说明 (同相控制)
仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出继电器也吸合(如果是晶体管输出, 则晶体管导通;如果是电平信号输出, 则输出为高电平信号)。仪表面板上的输出状态指示灯亮。
● 线路故障检测
本仪表出厂设定为: 当检测到输入线路故障时, 仪表面板上的故障检测指示灯亮，输出继电器触点为松开状态 ( 如果是晶体管输出，则晶体管不导通; 如果是电平信号输出, 则输出为低电平信号)。
● 仪表指示灯
LFD为输入线路故障指示灯 (灯亮为线路故障发生时)
OUT为输出状态指示灯(灯亮为继电器触点吸合时)
POWER为电源指示灯(灯亮为仪表通电)
(注: 如果选择是没有故障检测功能的仪表, 则没有LFD指示灯。)
有线路故障报警的仪表(仪表面板上有故障指示灯)
无线路故障报警的仪表(仪表面板上没有故障指示灯)
● 综合通用参数
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围： 5～95％RH （无冷凝）
外壳材料：阻燃ABS
防护等级：IP 20
外形尺寸：16×116×110（mm）
适用于连接的现场设备及所处危险区域：
开关或符合DIN 19234的NAMUR接近开关。
0区、1区、2区；IIA、IIB、IIC。
● 安全防爆认证参数
防爆等级标志： [Exia Ga]IIC
安全认证参数：
Um = 250VAC/DC Uo = 10.5VDC
Po = 57.8mW Lo = 3 mH Co = 1.7μF
