概 述
LUGB/E型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
应用领域：
适用于液体、蒸汽以及压缩空气、煤制气等中高流速介质的流量测量，不可用于高粘度液体流量测量，管道有明显振动慎用。
产品特点
无可动部件，长期稳定，结构简单便于安装和维护
传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
精确度较高，通常液体的测量精度为±1.0%;气体的测量精度为±1.5%
测量量程范围宽，在雷诺数为2×104~7×106范围内,可达1:20
压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表
安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装
采用消扰电路和抗振动传感头,具有一定抗环境振动性能
采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正,提高测量精度
用EEPROM对累积流量进行掉电保护,保护时间大于10年
适用场合
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
技术参数
1、基本参数
| 执行标准 |
涡街流量传感器（JB/T9249-1999） |
| 仪表口径（mm） |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公称压力（MPa） |
1.6MPa、2.5MPa、4.0MPa（其它可订制） |
| 精度等级 |
液体：±1% 气体或蒸汽：±1.5%、±1% |
| 量程比 |
1:10；1:15；1:20 |
| 传感器材质 |
304不锈钢、316（L）不锈钢等 |
| 使用条件 |
介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%～90% 大气压力：86KPa~106KPa |
| 信号输出功能 |
脉冲信号、4 ~ 20mA信号 |
| 通讯输出功能 |
RS485通讯输出、HART协议等 |
| 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
| 信号线接口 |
基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
| 防爆等级 |
ExdIICT5或 ExdIIBT6 |
| 防护等级 |
IP65或更高（可订制） |

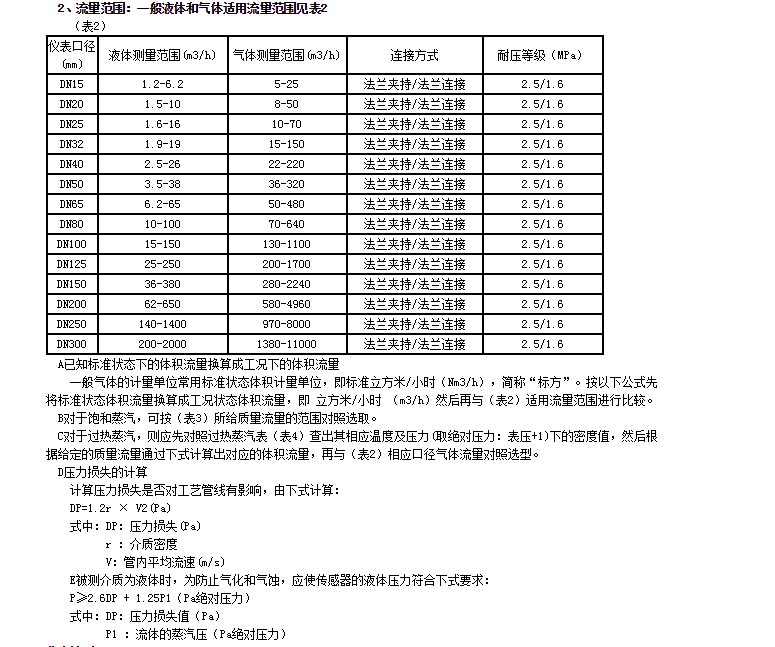

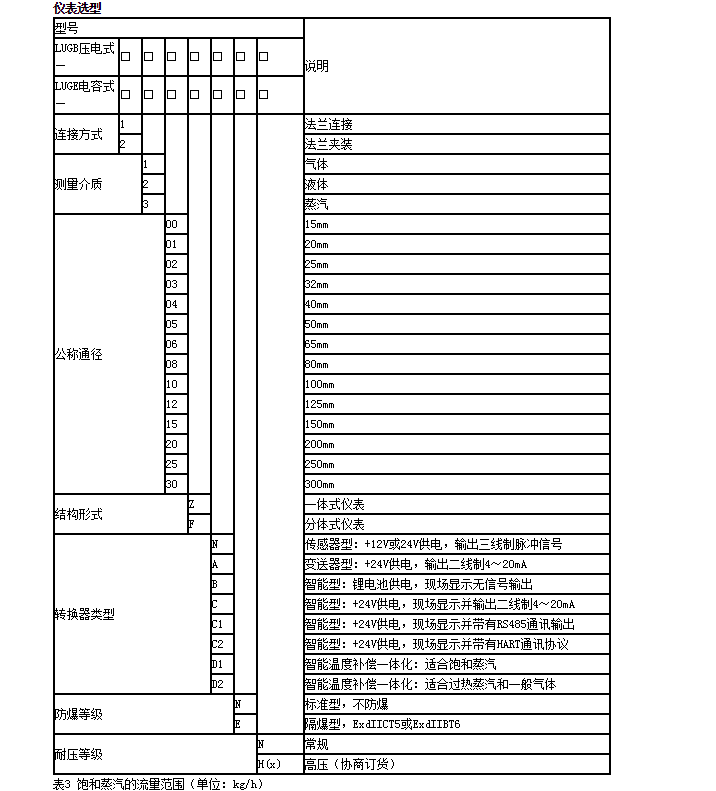

LUGB/E管道式涡街流量计常用规格型号
涡街流量计 LUGB-23005-30YD 口径：DN50 脉冲信号 无显示 供电电源:24VDC 主体材质：1Cr18NiTi
涡街流量计 LUGB-1301040Y3041N 介质：压缩空气 压力：0.8MPa DN100 主体304不锈钢材质 不带显示 输出4~20mA 配套法兰
涡街流量计 LUGB-1302540Y3041N 介质：压缩空气 压力：0.8MPa DN250 主体304不锈钢材质 不带显示 输出4~20mA 配套法兰
涡街流量计 LUGB-23050 DN500 输出：4~20mA 介质：气体（温度≤60℃）不锈钢材质含配对法兰 带显示
涡街流量计 LUGB-22020-41YD1 DN200 最大流量10t/h 最大压力0.6MPa 温度350℃ 输出4~20Ma
涡街流量计 LUGB-14010-21YC1NT DN100 法兰连接（含配对法兰）介质：饱和蒸汽 压力：0.5~1MPa
流量：1~3T/h 无输出 温度补偿 双排显示数显智能表头 不锈钢材质 24VDC
涡街流量计 LUGB-24010-21YC1N 口径DN100 介质：饱和蒸汽 压力：0.5~1MPa 流量1~3T/h 脉冲输出 法兰式（含配对法兰）不锈钢材质 24VDC
涡街流量计 LUGB23005-4 DN50 输出：4~20mA
涡街流量计 LUGB-32-030-41Y-C1N
