LUCB-1120F,LUCB-1380Z,LUCB-1380F,LUCB-21150F,LUCB-22150F,插入式涡街流量传感器
2017-04-09 18:501740
信息概况
  • 价格：未填
  • 型号： LUCB-1120F,LUCB-1380Z,LUCB-1380F,LUCB-21150F,LUCB-22150F,插入式涡街流量传感器
  • 发货：3天内
发送询价
 LUCB-1120F,LUCB-1380Z,LUCB-1380F,LUCB-21150F,LUCB-22150F,插入式涡街流量传感器

概述
LUCB型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的浑浊液体，并可作为流量变送器用于自动控制系统中。
LUCB 型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
产品特点
可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）
用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
压力损失小，量程范围宽，范围度达1:25。
无可动部件，长期稳定，结构简单便于安装和维护。
可测介质温度达+250℃。
仪表选型

型号
说明
LUCB— □ □ □ □ □ □
连接方式
 1           简易插入式
2 球阀插入式
测量介质
 1 气体
2 液体
3 蒸汽
公称通径
 20 200mm
25 250mm
30 300mm
35 350mm
40 400mm
45 450mm
50 500mm
60 600mm
80 800mm
100 1000mm
120 1200mm
150 1500mm
结构形式
 Z 一体式仪表
F 分体式仪表
转换器类型
 N 传感器型：+12V或24V供电，输出三线制脉冲信号
A 变送器型：+24V供电，输出二线制4～20mA
B 智能型：锂电池供电，现场显示无信号输出
C 智能型：+24V供电，现场显示并输出二线制4～20mA
C1 智能型：+24V供电，现场显示并带有RS485通讯输出
防爆等级
 N 标准型，不防爆
E 隔爆型，ExdIICT5或ExdIIBT6

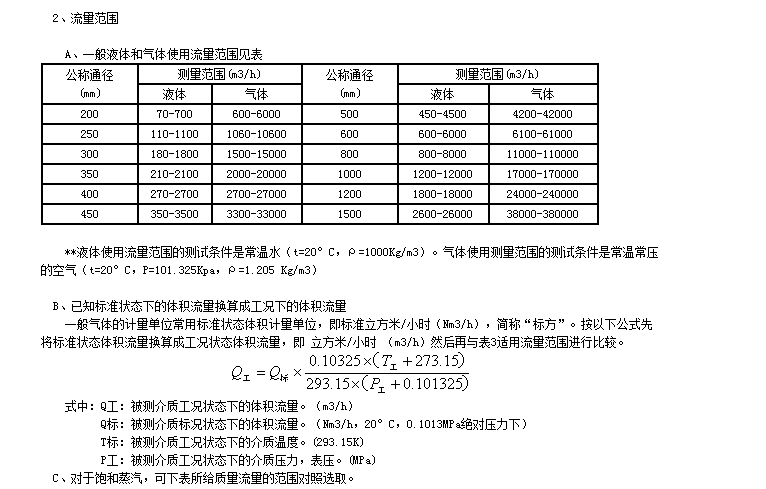

技术参数

1、基本参数
执行标准
 涡街流量传感器（JB/T9249-1999）
公称通经（mm）
 200、250、300、350、400、450、500、600、800、1000、1200、1500
公称压力（MPa）
 1.6MPa、2.5MPa
精度等级
 液体：±2% 气体或蒸汽：±2.5%
量程比
 1:10；1:15；1:20
传感器材质
 304不锈钢、316（L）不锈钢等
使用条件
 介质温度：-40～+250℃ 环境温度：-20℃~+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa
信号输出功能
 脉冲信号、4 ~ 20mADC电流信号
通讯输出功能
 RS485通讯、HART协议等
工作电源
 A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲数出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口
 防爆型：内螺纹M20×1.5
防爆等级
 ExdIICT4或ExdIIBT6
防护等级
 IP65或更高（可订制）

LUCB-1135Z,LUCB-1135F,LUCB-1140Z,LUCB-1140F,LUCB-1145Z,LUCB-1145F
LUCB-1150Z,LUCB-1150F,LUCB-1160Z,LUCB-1160F,LUCB-1180Z,LUCB-1180F
LUCB-11100Z,LUCB-11100F,LUCB-11120Z,LUCB-11120F,LUCB-11150Z,LUCB-11150F
LUCB-1220Z,LUCB-1220F,LUCB-1225Z,LUCB-1225F,LUCB-1230Z,LUCB-1230F
LUCB-1235Z,LUCB-1235F,LUCB-1240Z,LUCB-1240F,LUCB-1245Z,LUCB-1245F
LUCB-1250Z,LUCB-1250F,LUCB-1260Z,LUCB-1260F,LUCB-1280Z,LUCB-1280F
LUCB-12100Z,LUCB-12100F,LUCB-12120Z,LUCB-12120F,LUCB-12150Z,LUCB-12150F
LUCB-1320Z,LUCB-1320F,LUCB-1325Z,LUCB-1325F,LUCB-1330Z,LUCB-1330F
LUCB-1335Z,LUCB-1335F,LUCB-1340Z,LUCB-1340F,LUCB-1345Z,LUCB-1345F
LUCB-1350Z,LUCB-1350F,LUCB-1360Z,LUCB-1360F,LUCB-1125Z,LUCB-1125F,
LUCB-13100Z,LUCB-13100F,LUCB-13120Z,LUCB-13120F,LUCB-13150Z,LUCB-13150F
LUCB-2120Z,LUCB-2120F,LUCB-2125Z,LUCB-2125F,LUCB-2130Z,LUCB-2130F
LUCB-2135Z,LUCB-2135F,LUCB-2140Z,LUCB-2140F,LUCB-2145Z,LUCB-2145F
LUCB-2150Z,LUCB-2150F,LUCB-2160Z,LUCB-2160F,LUCB-2180Z,LUCB-2180F
LUCB-21100Z,LUCB-21100F,LUCB-21120Z,LUCB-21120F,LUCB-21150Z,LUCB-1130F
LUCB-2220Z,LUCB-2220F,LUCB-2225Z,LUCB-2225F,LUCB-2230Z,LUCB-2230F
LUCB-2235Z,LUCB-2235F,LUCB-2240Z,LUCB-2240F,LUCB-2245Z,LUCB-2245F
LUCB-2250Z,LUCB-2250F,LUCB-2260Z,LUCB-2260F,LUCB-2280Z,LUCB-2280F
LUCB-22100Z,LUCB-22100F,LUCB-22120Z,LUCB-22120F,LUCB-22150Z,LUCB-1130Z
LUCB-2320Z,LUCB-2320F,LUCB-2325Z,LUCB-2325F,LUCB-2330Z,LUCB-2330F
LUCB-2335Z,LUCB-2335F,LUCB-2340Z,LUCB-2340F,LUCB-2345Z,LUCB-2345F
LUCB-2350Z,LUCB-2350F,LUCB-2360Z,LUCB-2360F,LUCB-2380Z,LUCB-2380F
LUCB-23100Z,LUCB-23100F,LUCB-23120Z,LUCB-23120F,LUCB-23150Z,LUCB-23150F
