NHR-M31-X-25/X-0/X-A,NHR-M31-X-25/X-0/X-D,NHR-M31-X，NHR-M31-Y,智能电压/电流变送器
2017-04-09 17:522834
信息概况
  • 价格：未填
  • 型号： NHR-M31-X-25/X-0/X-A,NHR-M31-X-25/X-0/X-D,NHR-M31-X，NHR-M31-Y,智能电压/电流变送器
  • 发货：3天内
发送询价

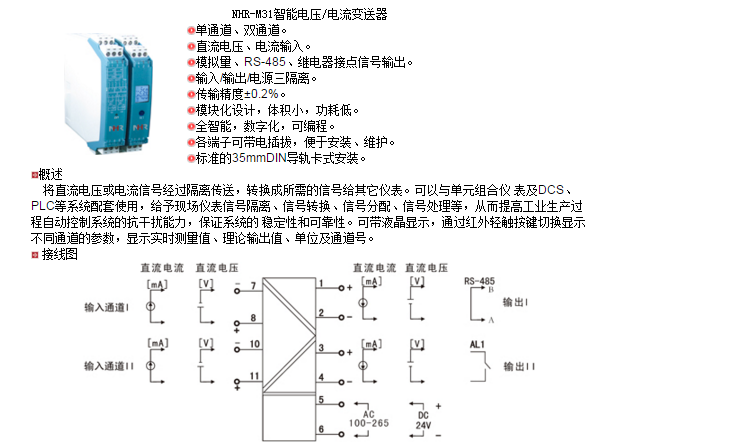

 NHR-M31-X-25/X-0/X-A,NHR-M31-X-25/X-0/X-D,NHR-M31-X，NHR-M31-Y,智能电压/电流变送器
 技术参数
输入
输入信号 直流电压、电流(订货时确定或配置编程器自行编程)
输入阻抗 电流阻抗≤100Ω，电压阻抗≥250KΩ
最大输入电流/电压 ≤30mA/≤7V
输出
输出信号 4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载 电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明)
报警输出 继电器，容量：DC30V/2A，AC125V/0.6A
通讯 MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源 DC24V(±10%)，AC100-265V(50-60Hz)
功耗 DC24V 单路输出功耗：≤1.7W，双路输出功耗：≤2.2W
AC100-265V 单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度
(输入/输出/电源之间)		 2500Vrms (1 min，无火花)
工作温度 0～50℃
相对湿度 ≤85%RH
温度漂移 ＜50ppm/℃
安装方式 35mmDIN导轨安装

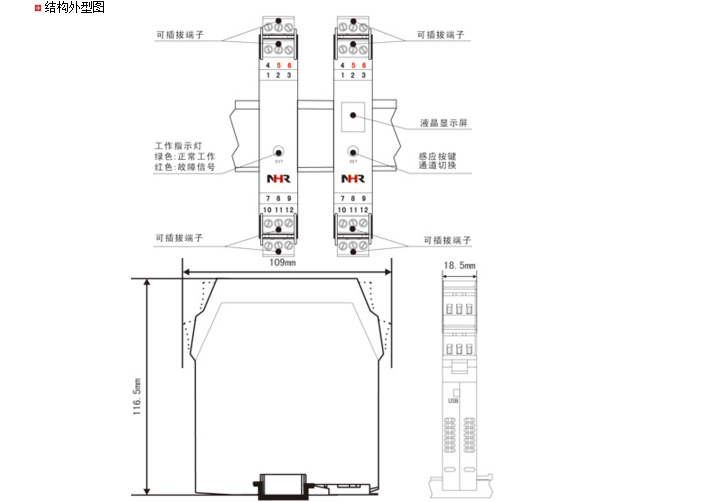

安装尺寸 18.5*109*116.5mm(宽*高*深)
测量精度 0.2%FS±1字
响应时间 单路≤0.3S， 双路≤0.5S
重量 约140克

 仪表选型
    7   8   9   10   11   12
M3 系列智能电压/电流变送器                              NHR-M31 - □ - □ / □ - □ / □ - □
位 规格 注释

|
|
↓
X
Y

   |
|
|
|
|
|
|
↓
□









/

 |
|
|
|
|
|
|
↓
□		   |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□





















/

 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□		   |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7 <显示方式>
无显示
液晶显示
8/9 <输入>
通道I/通道II(从列表中选择代码)
代码 类型 代码 类型
25 0-20mA 31 0-10V(不可切换)
26 0-10mA 32 0-10mA开方
27 4-20mA 33 4-20mA开方
28 0-5V 34 0-5V开方
29 1-5V 35 1-5V开方
30 -5V-5V X 通道II无输入时选择
10/11 <输出>
输出I/输出II(从列表中选择代码)
代码 类型 代码 类型
X 无输出 4 0-20mA
0 4-20mA 5 0-10V(不可切换)
1 1-5V K1 继电器接点(仅限于输出II）
2 0-10mA D1 RS-485通迅(仅限于输出I)
3 0-5V   (Modbus)
12 <电源>
AC100-265V，50-60Hz
DC24V （±10%）
    型号举例：NHR-M31-Y-27/X-0/0-A
三端子电流变送器带液晶显示，第一路输入信号为4-20mA，第二路无输入信号，双路输出信号为4-20mA，供电电源为AC100-265V。
备注：特殊功能可订制。
