SWP-201-AI,SWP-201-AV,SWP-201-AP,SWP-201-AQ,单相可编程智能电力模块
2017-04-09 17:48339
信息概况
  • 价格：未填
  • 型号： SWP-201-AI,SWP-201-AV,SWP-201-AP,SWP-201-AQ,单相可编程智能电力模块
  • 发货：3天内
发送询价

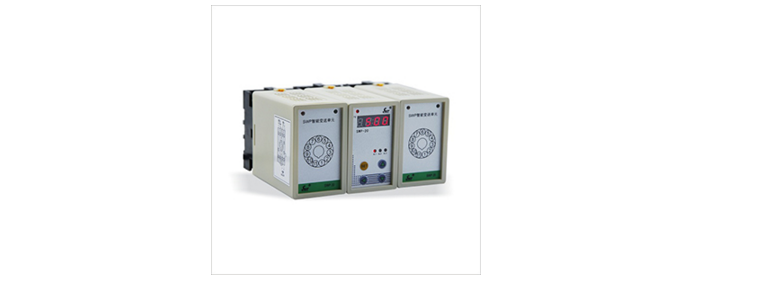

 SWP-201-AI,SWP-201-AV,SWP-201-AP,SWP-201-AQ,单相可编程智能电力模块

SWP-201-AS,SWP-201-PF,SWP-201-AF,SWP-201-AE

SWP-20系列单相可编程智能电力模块采用交流采样技术，能分别测量单相电网中的电流，电压，功率等电参数，可选配显示模块，通过显示面板的按键设置内部参数。带RS-485通讯接口,采用Modbus协议；也可将电量信号转换成标准的直流模拟信号输出；最多可带2路继电器报警输出。
技术参数

规 格
说      明
功   能
·多种参数测量:电流/电压/频率/有功功率/无功功率/视在功率/功率因数
·报警输出功能:常开继电器              ·高精度:0.5级
·变送(PV)输出:DCV,DCI               ·通讯功能:RS-485、RS-232
电   源
85-260VAC(50/60Hz)    24VDC    AC22V线性电源
功率消耗
＜5VA
显示类型
7段LED显示[红色]
精度等级
电流、电压：0.5级；频率：0.05Hz；有功功率：0.5级；无功功率：1.0级
设定类型
前面板按键设定
输入
标准值
电压：100V，200V，300V，400V，500V   电流：1A，5A或由客户指定
过载
电流：持续1.2倍，瞬时10倍/1秒 电压：持续1.2倍，瞬时2倍/1秒
频率
45-65HZ
输出
继电器
250VAC 5A
电流
0-20mADC,4-20mADC 负载≤500Ω
电压
0-5VDC,1-5VDC 输出能力≤250Ω
通讯
功能
MODBUS协议,SWPBUS协议
波特率
300，600，1200,2400,4800,9600bps
接口
RS-485、RS-232
报警输出
带回差报警输出   ON/OFF 全量程
采样时间
0.5秒
耐压
2000VAC 50/60Hz 1分钟
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at 500VDC)
抗干扰
模拟方波发生器干扰（脉冲宽度μs）±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~55℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
重量
140-600g

 型谱表
型    号
代       码
说             明
SWP-201
-□□
-□
□
-□
-□
□
-□
-□
单相可编程智能电力模块
模块功能
 AI
AV
AP
AQ
AS
PF
AF
AE
交流电流模块
交流电压模块
有功功率模块
无功功率模块
视在功率模块
功率因数模块
交流频率模块
交流电量集中显示模块
电流输入范围
0
1
5

无电流输入
0-1A
0-5A
电压输入范围
□

参见“输入电压”
第一路
输出方式
□

参见“输出方式”
第二路
输出方式
□

参见“输出方式”
输出两路隔离
A
B

输出两路隔离
输出两路不隔离
供电方式
W
T

DC24V供电
AC85～260V供电（开关电源）
AC220V（线性电源，默认）
显示
D
带显示模块

★输入电压：

代 码
0
1
2
3
4
5
8
输入电压
无电压输入
0~100V
0~200V
0~300V
0~400V
0~500V
客户指定

★输出出方式：

选型代码
0
1
2
3
4
5
6
输出方式
无输出
1~5V
4~20mA
继电器
RS232
RS485
特殊规格
