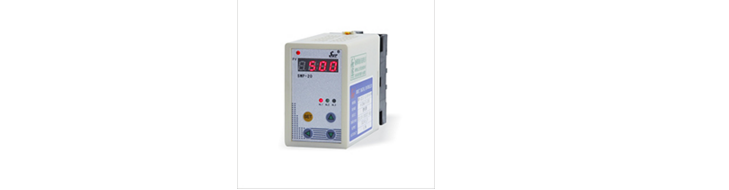

SWP-202-SX-B,SWP-202-SX-Q,双路数学运算模块
2017-04-09 12:18658
信息概况
  • 价格：未填
  • 型号： SWP-202-SX-B,SWP-202-SX-Q,双路数学运算模块
  • 发货：3天内
发送询价
 SWP-202-SX-B,SWP-202-SX-Q,双路数学运算模块

SWP-20系列智能变送单元可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。
技术参数

规 格
说      明
功   能
·多种传感器输入功能：20种输入方式
·多种输出功能:Relay,SSR,SCR             ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI                   ·馈电输出:DC24V，DC12V,DC5V
电   源
90-260VAC  50/60Hz    24VDC
功率消耗
6VA
显示类型
7段LED显示[红色，绿色]     LED事件显示[红色，绿色]
显示精度
±0.3%F.S 或 ±0.5%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出
继电器
250VAC 3A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
电流
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
电压
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
馈电输出
24VDC 30mA Max.
通讯
协议
MODBUS
波特率
300-9600bps
接口
RS232，RS485，TTL电平（面板）
报警输出
带回差报警输出   ON/OFF 全量程
采样时间
0.5秒
耐压
2000V AC  50/60Hz  1
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at DC500V)
抗干扰
模拟方波发生器干扰（脉冲宽度
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~50℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
外形尺寸
132×50×86mm
重量
240-400g

型谱表
型    号
代                   码
说             明
SWP-20
□
-□□
-□
-□
-□□
-□
-□
-□
-□
-□
数学运算模块
输入通道数
2

双路
模块功能
     SX

数学运算模块
开方功能
B
               Q

无开方功能
带开方功能
运算方式
□

参见数学运算代码表
输入信号
□

参见输入信号
第一路
输出方式
□

参见输出方式代码表
第二路
输出方式
□

参见输出方式代码表
输出两路隔离
A
B

输出两路隔离
输出两路不隔离
供    电
方    式
N
W
T

AC220V（可省略）
DC24V供电
AC85-260V供电（开关电源）
显   示
D
带显示模块

★输入类型：

代码
输入类型
测量范围
代码
输入类型
测量范围
代码
输入类型
测量范围
01
B
400~1800℃
09
Pt100.1
-199.9~320.0℃
17
30~350Ω
-1999~9999d
02
S
0~1600℃
10
Cu50
-50.0~150.0℃
18
特殊规格
用户待定
03
K
0~1300℃
11
Cu100
-50.0~150.0℃
19
4~20mA开方
-1999~9999d
04
E
0~1000℃
12
4~20mA
-1999~9999d
20
0~10mA开方
-1999~9999d
05
T
-199.9~320.0℃
13
0~10mA
-1999~9999d
21
1~5V开方
-1999~9999d
06
J
0~1200℃
14
1~5V
-1999~9999d
22
0~5V开方
-1999~9999d
07
WRe3~25
0~2300℃
15
0~5V
-1999~9999d
23
 全切换输入

08
Pt100
-200~650℃
16
0~20mA
-1999~9999d
24
频率
0~5kHz

★代表输出方式代码

选型代码
0
1
2
3
4
5
6
输出方式
无输出
1~5V
4~20mA
继电器
RS232
RS485
特殊规格

★数学运算方式代码

选型代码
A1
A2
B1
B2
C
D
输出方式
加法
减法
乘法
除法
比值
特殊规格
