 KYJV,KYJVR,KYJVP,KYJVRP,KYJVP2,KYJVRP2,KYJV22,KYJVP22,KYJVP2-22,绝缘控制电缆

本产品适用于额定电压450/750V及以下的配电装置，作电器仪表的连接线
一、生产执行标准
采用企业标准及参照GB9330-2008
二、使用特性
1、交流额定电压：450/750V
2、电缆导体长期允许工作温度：90℃（电缆导体短路温度可达到250℃，持续时间不超过5S）。
3、最低环境温度：固定敷设为-40℃，非固定敷设为-15℃
4、安装敷设温度不低于0℃。
5、敷设推荐的允许弯曲半径：铜带屏蔽或钢带铠装电缆应不小于电缆外径的12倍，其余结构的电缆应不小于电缆外径的6倍
三、型号名称
产品型号中各字母代表意义Codes Meaning
1、系列代号………………………………………K
2、材料代号
铜导体……………………………………………省略
交联聚乙烯绝缘…………………………………YJ
聚氯乙烯护套……………………………………V
聚乙烯护套………………………………………Y
3.按结构特性分
编织屏蔽…………………………………………P
铜带屏蔽…………………………………………P2
软结构……………………………………………R
圆型………………………………………………省略
平型（扁型） ……………………………………B

型 　号 名 　　　称

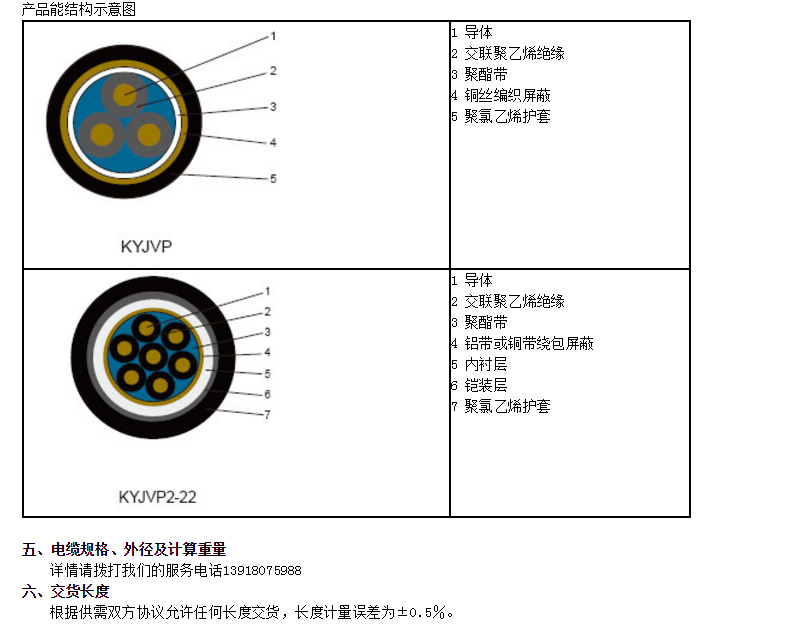

KYJV 铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJVR 铜芯交联聚乙烯绝缘聚氯乙烯护套软控制软电缆
KYJVP 铜芯交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
KYJVRP 铜芯铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆
KYJVP2 铜芯交联聚乙烯绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
KYJVRP2 铜芯交联聚乙烯绝缘铜带绕包屏蔽聚氯乙烯护套软控制软电缆
KYJV22 铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
KYJVP22 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽钢带铠装控制电缆
KYJVP2-22 铜芯交联聚乙烯绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆

注：①型号中的字母的含义；K—控制电缆系列代号；YJ—交联聚乙烯；V—聚氯乙烯； P—铜丝编织屏蔽；P2—铜带屏蔽；R—导体采用第5（C）类
②需要阻燃型产品，订货时应在原型号前加“ZR”表示，如：ZR-KYJV。
③需要聚乙烯外护套时，用字母“Y”代替原型号中的字母“V”即可。
四、技术指标
项 　目 技 术 指 标
截面（mm2）   0.5 0.75 1.0 1.5 2.5 4 6 10
20℃导体
直流
电阻≤Ω/km		 无镀层 A、B类 36 24.5 18.1 12.1 7.41 4.61 3.08 1.83
R类 39 26 19.5 13.3 7.98 4.95 3.3
镀锡 A、B类 36.7 24.8 18.2 12.2 7.56 4.70

3.11

 1.84
R类 40.1 26.7 20.0 13.7 8.21 5.09 3.39
90℃绝缘电阻
≥MΩ.Km		 A类 / 1.2 1.1 1.1 1.0 0.85 0.70 /
B类 / 1.4 1.3 1.0 0.9 0.77 0.65 0.65
R类 1.3 1.1 1.0 1.0 0.9 / / /
导体结构
（根数/直径）

A类

 1/0.8

1/0.97

 1/1.13 1/1.38 1/1.78 1/2.25 1/2.76 /
B类 7/0.30 7/0.37

7/0.43

 7/0.52 7/0.68 7/0.85

7/1.04

 7/1.35
R类 16/0.20

24/0.20

 32/0.20 30/0.25 49/0.25 / / /
试验电压 3000V，5min
