KX-G-VV,KX-GS-VPV,KX-H-FP1F,KX-HS-FP1FP1,KX-HS-FV105,热电偶用补偿导线、补偿电缆
2017-04-09 11:50754
信息概况
  • 价格：未填
  • 型号： KX-G-VV,KX-GS-VPV,KX-H-FP1F,KX-HS-FP1FP1,KX-HS-FV105,热电偶用补偿导线、补偿电缆
  • 发货：3天内
发送询价
 KX-G-VV,KX-GS-VPV,KX-H-FP1F,KX-HS-FP1FP1,KX-HS-FV105,热电偶用补偿导线、补偿电缆KX-G-VPV,KX-GS-VPVP,KX-H-FP1FP1,KX-HS-FFP1,KX-HS-FP1V105
KX-G-VPVP,KX-GS-VVP,KX-H-FFP1,KX-H-FV105,KX-HS-FP1V105P1
KX-G-VVP,IA-KX-S-VP3V,KX-HS-FF,KX-H-FP1V105,KX-HS-FV105P1
IA-KX-G-VP3V,KX-H-FF,KX-HS-FP1F,KX-H-FP1V105P1,KX-H-FV105P1

KX-GS-VV

补偿导线与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。

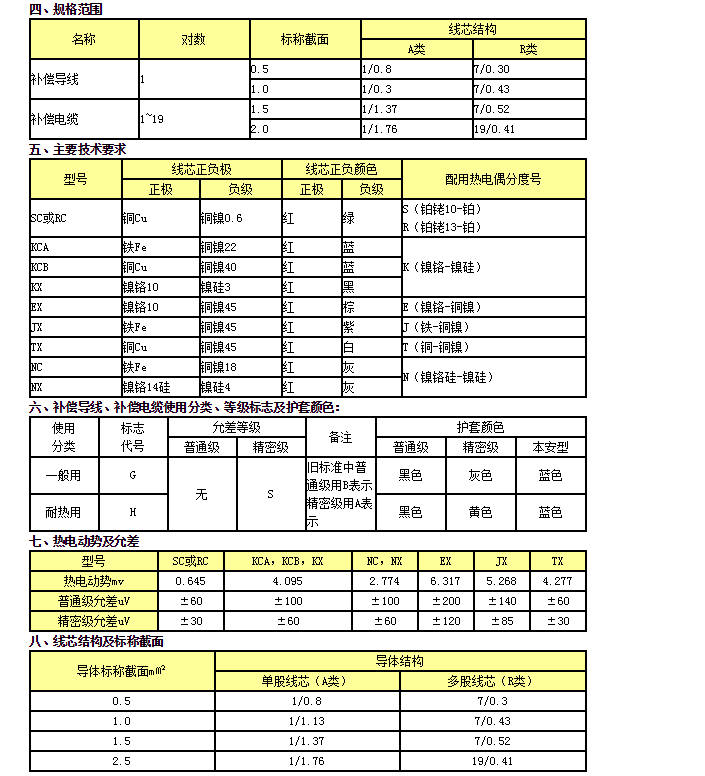

一、生产执行标准
GB/T4989-94及JB/T7495-94
二、使用条件
1、工作温度：
耐热用：最高200℃和260℃两种。
一般用：最高70℃和105℃两种。
2、最低环境温度：氟塑料绝缘和护套线缆：固定敷设- 60℃，非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15
3、允许弯曲半径：
a)有铜带屏蔽的补偿电缆，应不小于电缆外径的16倍；
b)其它结构的补偿电缆，应不小于电缆外径的10倍。
三、产品型号名称（以KX为例，其它类似）：
补偿导线：

型号

名称

KX-G-VV

聚氯乙烯绝缘和护套一般用普通级K分度热电偶用补偿导线

KX-G-VPV

聚氯乙烯绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线

KX-H-FF

氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线

KX-H-F4B

聚四氟绝缘，玻璃丝编织护套普通级K分度热电偶用高温补偿导线

KX-H-FPV105

氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿导线
补偿电缆

型号

名称

KX-G-VV

聚氯乙烯绝缘对绞聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆

KX-G-VPV

聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆

KX-G-VPVP

聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆

KX-G-VVP

聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用补偿电缆

IA-KX-G-VP3V

聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用普通级K分度热电偶用本安补偿电缆

KX-GS-VV

聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VPV

聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VPVP

聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

KX-GS-VVP

聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆

IA-KX-S-VP3V

聚氯乙烯绝缘对绞铝塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用本安补偿电缆

KX-H-FF

氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用高温补偿电缆

KX-H-FP1F

氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆

KX-H-FP1FP1

氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆

KX-H-FFP1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通级K分度热电偶用高温补偿电缆

KX-HS-FF

氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1F

氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1FP1

氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-HS-FFP1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆

KX-H-FV105

氟塑料绝缘对绞耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆

KX-H-FP1V105

氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆

KX-H-FP1V105P1

氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆

KX-H-FV105P1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿电缆

KX-HS-FV105

氟塑料绝缘对绞耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1V105

氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

KX-HS-FP1V105P1

氟塑料绝缘对绞镀锡铜丝编织分屏蔽、总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

KX-HS-FV105P1

氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

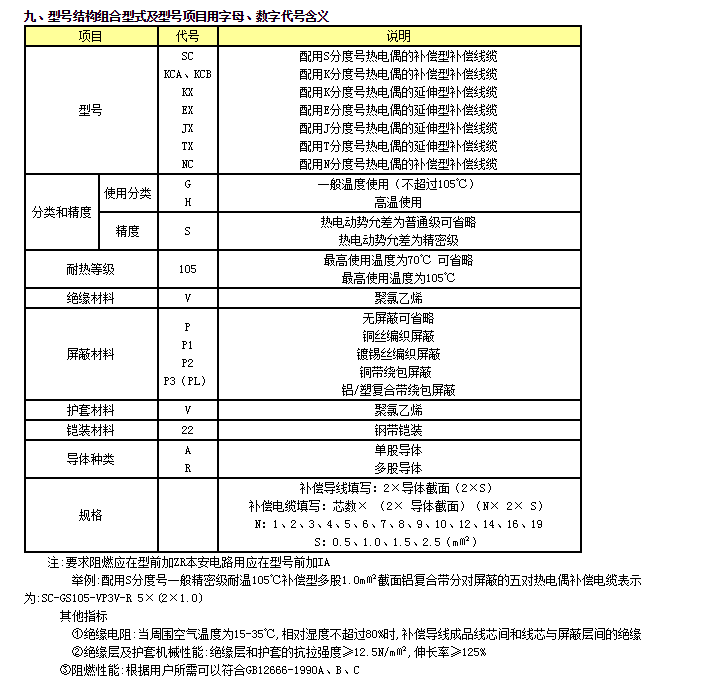

注：1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的第一项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。
7、需本安型补偿电缆，应在原型号前加“ia-”表示。
