 WJ61 -232,WJ61 -485,信号隔离采集模块

产品特点：

 十六路开关量采集，隔离转换 RS-485/232输出
 输入和RS-485/232接口采用了光电隔离
 支持16路干接点输入或16路湿接点输入
 通过RS-485/232接口可以读取每通道电平状态
 信号输入 / 输出之间隔离耐压3000VDC
 宽电源供电范围：8 ~ 32VDC
 内部有防反接和过压保护电路
 可靠性高，编程方便，易于应用
 标准DIN35导轨安装，方便集中布线
 用户可编程设置模块地址、波特率等
 支持Modbus RTU 通讯协议
 低成本、小体积模块化设计
 外形尺寸：120 mm  x  70 mm  x  43mm
典型应用：
 电平信号测量、监测和控制
  RS-485远程I/O，数据采集
 智能楼宇控制、安防工程等应用系统
  RS-232/485总线工业自动化控制系统
 工业现场信号隔离及长线传输
 设备运行监测
 传感器信号的测量
 工业现场数据的获取与记录
 医疗、工控产品开发
 开关量信号采集
WJ61通用参数：
(typical @ +25℃，Vs为24VDC)

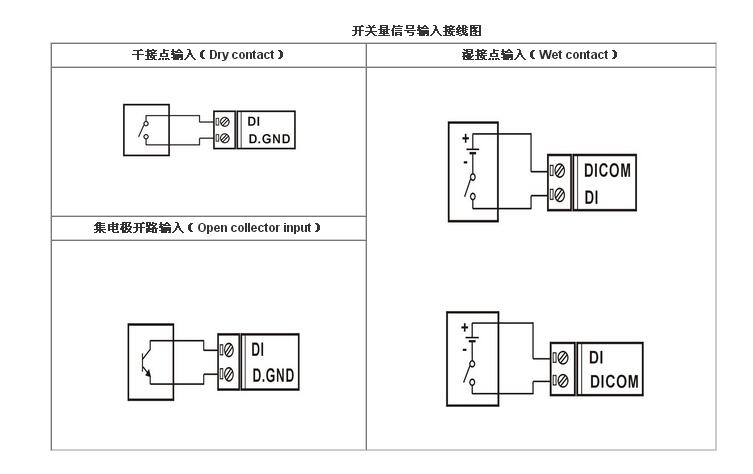

输入类型：湿接点输入
                低电平(0)： 输入  < 3V
                高电平(1)： 输入  10 ~ 50V
              干接点输入
               低电平(0)： 断开
               高电平(1)： 接通到D.GND
输入电阻：  5.1KΩ
通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议
             波特率（2400、4800、9600、19200、38400bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms 最大
工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗：    小于0.5W
工作温度：    - 45 ~ +80℃
工作湿度：   10 ~ 90% (无凝露)
存储温度：   - 45 ~ +80℃
存储湿度：   10 ~ 95% (无凝露)
隔离耐压：   输入 / 输出  之间：  3KVDC，1分钟，漏电流 1mA
             其中RS-232 / RS-485输出和电源共地。
耐冲击电压： 3KVAC， 1.2/50us(峰值)
产品选型：
WJ61 -  □
     通讯接口
                 485： 输出为RS-485接口
                 232： 输出为RS-232接口

选型举例1： 型号：WJ61 -232   表示输出为RS-232接口

选型举例2： 型号：WJ61 -485   表示输出为RS-485接口
