WJ11-G/F-Z- T,两线制4-20mA环路供电热电阻Pt100信号变送器隔离器
2017-03-19 18:571691
信息概况
  • 价格：未填
  • 型号： WJ11-G/F-Z- T
  • 发货：3天内
发送询价
  WJ11-G/F-Z- T,两线制4-20mA环路供电热电阻Pt100信号变送器隔离器

主要特性:

输　　入：Pt100(-200~+600℃)　(范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
输出信号：两线制4~20mA信号
4~20mA环路供电，无需外接电源。
工业级温度范围: - 45 ~ + 85 ℃
精度等级：0.2级(FSR%，相对于温度)
内含线性化和长线补偿功能
隔离耐压：3000VDC(1mA,60S)，输入/输出两隔离
也可以选择非隔离型，用于低成本方案
安装方式：DIN35导轨安装
外形尺寸：79x69.5x25mm
两线制4-20mA环路供电热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。产品分隔离型和非隔离型两种。隔离型输入、输出之间是完全隔离，可以承受3000VDC的隔离耐压。非隔离型输入和输出不隔离，用于没有干扰的场合。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

WJ11系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

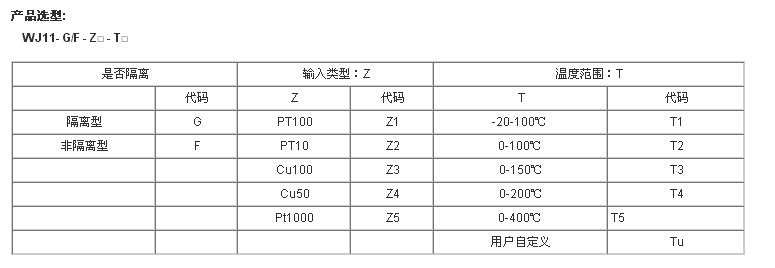

选型举例1：
输入：Pt100  温度范围：-20~100℃   隔离型   两线制4-20mA输出
型号： WJ11-G-Z1-T1
 选型举例2：
输入：Pt1000 温度范围：0~200℃   非隔离型   两线制4-20mA输出
型号： WJ11-F-Z5-T4
 通用参数：
精   度  ------- 0.2% （相对于温度）
输   入  ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000,  Pt10, Cu50, Cu100等热电阻。
                  订购时需选择一个温度范围来和输出相对应。
输   出  ------- 两线制4-20mA电流信号。
环路电压 ------- 宽环路供电电压范围  隔离型：12 ~ 30VDC
                                   非隔离型：9 ~ 36VDC
响应时间 ------- ≤100mS
辅助电源 ------- 不需要外接电源，4-20mA电流环供电
功    率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
隔    离 ------- 信号输入/输出隔离（隔离型）
隔离电压 ------- 3000VDC，1分钟，漏电流 1mA（隔离型）
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
