AGP100/CP,AGP100/CC,AGP100/K,AGP300/CP,AGP300/CC,AGP300/K,AGP,风力发电测量保护模块
1 概述
AGP测量保护模块,采用最新的32位单片机技术,具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流、电压、频率等参量,实现线路的测量及保护。该模块可具有RS485远程通讯接口、Modbus-RTU、Profibus-DP、Can Open通讯接口、开关量输入、继电器输出等功能,方便与PLC、工控机等工控设备组成网络系统,实现线路运行的远程监控。
2 AGP风力发电测量保护模块
采用交流采样测量方法测量变化的电压/电流值。使用3.2KHz的速率采样每一相的所有数据,在周期内进行积分运算,通过计算得到均方根值。有功功率通过计算电流和电压相乘值的积分得到。
AGP300具有电网解列的监测功能,包含两个可根据时间的欠压保护来达到LVRT(低电压穿越)和STI(瞬时电压中断)功能。
2.1产品特点
三相电流电压交流采样,真有效值计算;电流、电压、频率精度0.5级,有功、无功、电能精度1级; 4 个可编程继电器输出;1个自检继电器输出;保护功能可自由设置输出;重要参数,2级保护,可根据故障严酷等级快速响应;保护动作时间范围可由0.02~99.99S;多种通讯协议,兼容各类系统;集成上位机软件,方便设置调试;24 Vdc 电源供给
2.2 保护功能
过频保护;欠频保护;频率变化率保护;过压保护;欠压保护;电压不对称保护;过载;欠载(逆功)保护;负载不平衡保护;相位漂移保护; 根据时间的欠压保护A、B(实现LVRT和STI)
2.3 相关标准
GB 14598.27-2008 量度继电器和保护装置 第27部分:产品安全要求
GB/T 14598.3-2006 电气继电器 第5部分量度继电器和保护继电器的绝缘配合要求和试验
GB/T 14285-2006 继电保护和安全自动装置技术规程
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌(冲击)抗扰性试验

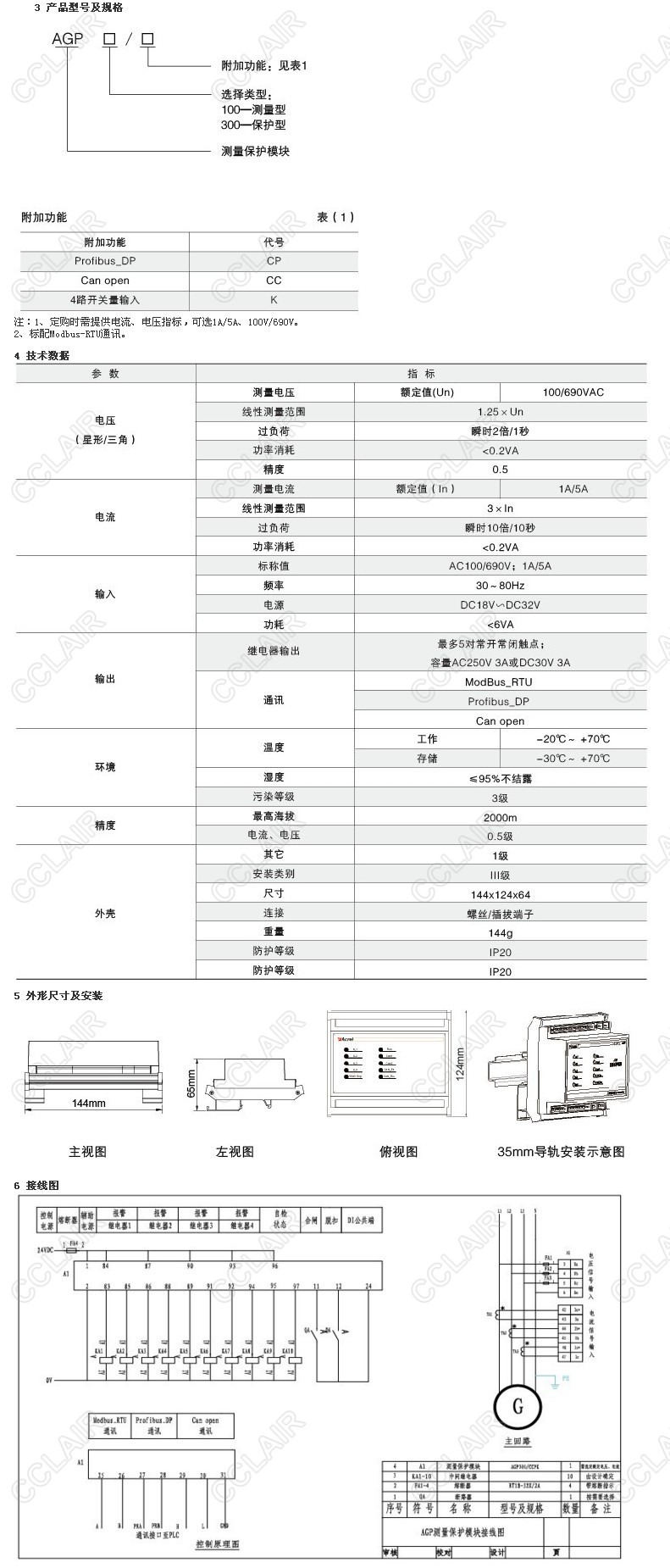

GB/T 17626.6-2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度
