输入信号：    1-5V
输出信号：    1-5V
供电电源：    24V DC
外形尺寸：    114mm×99mm×22.5mm（长×高×厚）

产品概述
      将来自安全区的电压信号，经安全栅隔离输出单路或相互独立的双路电流/电压信号到危险区，可控制危险区的如执行器等仪表，也可通过配置的通讯接口在安全区进行串行通讯联网。它是智能化的安全栅产品，具有在线故障自诊断功能，用户也可通过专用手持式中文编程器或计算机对本产品进行输入信号类型及输出量程的设置。

产品特点
      ◆ 全智能、数字化、现场可编程
      ◆ 16位高精度采集芯片设计
      ◆ 输入故障状态指示
      ◆ 22.5mm厚度，便于密集安装
      ◆ 标准DIN35mm导轨安装

技术参数
      ◆ 传输精度： ±0.2%F·S （25℃±2℃）
      ◆ 温度漂移： ≤50ppm/℃ （-20～+60℃）
      ◆ 输入阻抗： ≥500kΩ
      ◆ 负载能力： 电流 ≤500Ω；电压 ≥1MΩ
      ◆ 响应时间： ≤2 S
      ◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
      ◆ 电磁兼容： 符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
      ◆ 供电电源：20～30V DC （直流）
      ◆ 功    耗：1.1W（24V供电，单路20mA输出）
                   1.8W（24V供电，双路20mA输出）
      ◆ 工作温度： -20～+60℃
国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：

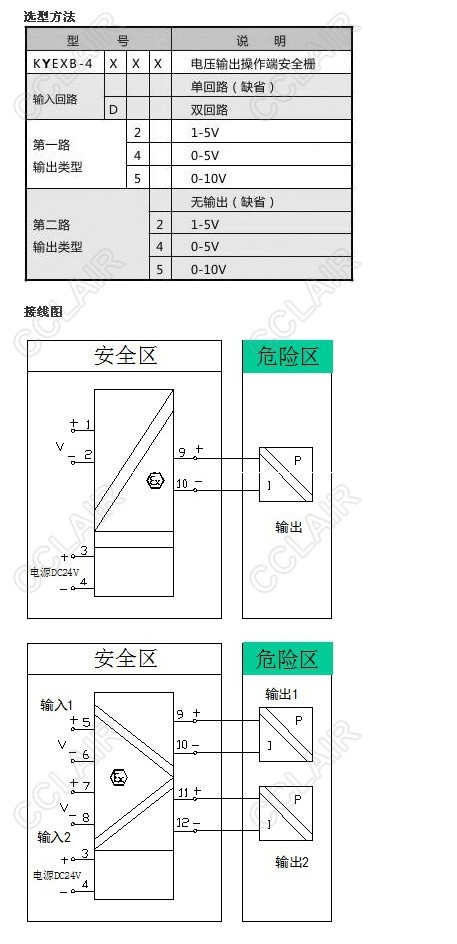

     （9、10端子间），（11、12端子间）：Um=250VAC/DC，Uo=28.4V，Io=88mA，Po=624mW
      ⅡC：Co=0.055uF，Lo=3.2mH
      ⅡB：Co=0.44uF，Lo=9.6mH
      ⅡA：Co=1.45uF，Lo=25.6mH

安全区输入信号
      ◆ 直流电压：1～5V，注：需要0-5V，2-10V，0-10V等信号类型请在订货时确定。

危险区输出信号
      直流电流：4～20mA、0～10mA、0～20mA1～5V、0～5V、0～10V
      直流电压：1～5V、0～5V、0～10V
