输入信号：    无源触点
输出信号：    无源触点（＜35mA）
供电电源：    24V DC
外形尺寸：    114mm×99mm×22.5mm（长×高×厚）

产品概述
      将来自安全区的电源通过开关控制或逻辑电平信号控制，来驱动危险区的本安小功率设备，它适用于驱动如电磁阀、声光报警器等本安设备。

 产品特点

      ◆ 输入故障状态指示
      ◆ 22.5mm厚度，便于密集安装
      ◆ 标准DIN35mm导轨安装

技术参数
      ◆ 无源输入信号：继电器触点或纯机械开关
      ◆ 逻辑电平信号：逻辑电平≥4V时，表示“开”，向现场设备供电
                       逻辑电平≤1V时，表示“关”，停止向现场设备供电
      ◆ 输出信号：
              输出最大电压：26V
              输出最小电压：12V
              输出电流：35mA（45mA）
      ◆ 危险区信号输出等效电路：
      ◆ 危险区信号输出特性图：
      ◆ 介电强度： ≥1500V AC（输入/输出/电源之间，漏电流1mA，测试时间1min）
      ◆ 电磁兼容： 符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
      ◆ 供电电源：20～30V DC （直流）
      ◆ 功    耗：1.1W
      ◆ 工作温度： -20～+60℃
国家仪器仪表电气产品质量检验中心（CQSTI）认证参数：
     （1、2间），（4、5端子间）：Um=250VAC/DC，
35mA输出：Uo=28.4V，Io=88mA，Po=624mW
      ⅡC：Co=0.055uF，Lo=3.2mH
      ⅡB：Co=0.44uF，Lo=10.0mH
      ⅡA：Co=1.45uF，Lo=20.0mH
45mA输出：Uo=28.4V，Io=127mA，Po=902mW
      ⅡB：Co=0.44uF，Lo=6.1mH
      ⅡA：Co=1.45uF，Lo=16.2mH

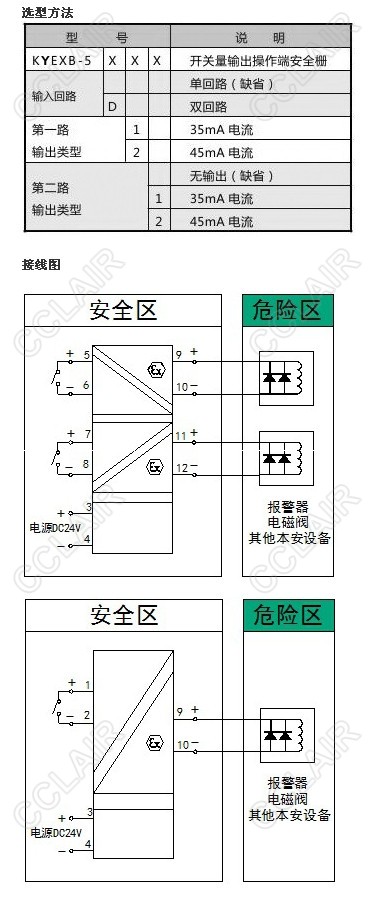

安全区输入信号
      ◆ 无源开关接点或有源信号

危险区输出信号
      ◆ 电压信号
