AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-500Nm,AKC-215,动态扭矩传感器
2017-03-09 19:22365
信息概况
  • 价格：未填
  • 型号： AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-500Nm,AKC-215,动态扭矩传感器
  • 发货：3天内
发送询价
 AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-500Nm,AKC-215,动态扭矩传感器

· 电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出。

· 适用于动、静扭矩测量。允许转速不大于10000转/分。
· 可测量正反两方向扭矩，转速。输出信号为频率信号。与专用仪表配套，可显示功率。
· 频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
· 输出频率信号幅度可选择：0～5V电平的方波信号或集电极开路输出。
· 扭矩频率输出范围：10±5kHZ (正反向)。
· 零转矩：10kHZ±20kHZ
· 既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。

主 要 技 术 指 标
测量范围
 AKC-215 0～5,10,20,50,100,200,300,500,1000,2000,3000,5000,10000 Nm
输出信号：扭矩： 10±5 kHz
转速： 60脉冲／转（转速≤5000转／分）
  30脉冲／转（5000转／分 < 转速 < 1000转／分）注
直线度L ±0.1; ±0.3; ±0.5 %F.S
滞后H ±0.1; ±0.3; ±0.5 %F.S
重复性R ±0.1; ±0.3; ±0.5 %F.S
工作温度 -10～+60 ℃
温度补偿范围 室温～+60 ℃
零点温度影响 ±0.1 %F.S/10 ℃
激励电压 ±15 VDC
绝缘电阻 2000 MΩ/100VDC
安全过负荷率 120 %F.S
出厂标准线长 1.8 m
注：特殊要求可定做

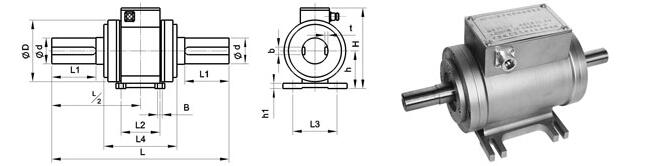

量程(Nm) φd φD L L1 L2 L3 L4 H h h1 B b t 标准转速
（转/分）		 极限转速
（转/分）
5～100 18 84 224 32 72 62 135 122 58 10 6.5 6 3.5 6000 10000
200～800 38 104 272 57 72 62 135 143 69 11 6.5 10 5 4000 6500
1000～3000 48 114 328 82 72 82 135 150 70 11 8.5 14 5.5 3000 5800
5000～8000 75 154 385 108 80 112 143 184 92 14.5 10.5 20 7.5 2000 3500
10000 100 184 425 132 80 112 165 226 112 14.5 10.5 28 10 2000 2800
电 气 连 接 方 式
连接方式
 插头座号 导线颜色
输入（电源）正端 1 红
地 2 白
输入（电源）负端 3 蓝
转速信号输出 4 黑
扭矩信号输出 5 黄
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
AKC-215-5Nm,AKC-215-10Nm,AKC-215-20Nm,AKC-215-50Nm,AKC-215-100Nm,AKC-215-200Nm,AKC-215-300Nm,
AKC-215-500Nm,AKC-215-1000Nm,AKC-215-2000Nm,AKC-215-3000Nm,AKC-215-5000Nm,AKC-215-10000Nm,
