DSZ-4C401,DSZ-4C602,DSZ-7C411,DSZ-7C612,DSZ-8C421,DSZ-8C631,DSZ-16C632,三段计数器
计数器是一种多功能显示控制器，在数字系统中主要是对脉冲的个数进行计数，以实现测量、计数和控制的功能，通过外部信号及传感器来实现计数功能。DSZ系列计数器适用于工业及生产自动化领域。如：产量计数、批量计数、包装计数、产品计数等。
|
DSZ
|
□
|
C
|
□
|
□
|
□
|
□
|
|
产品
|

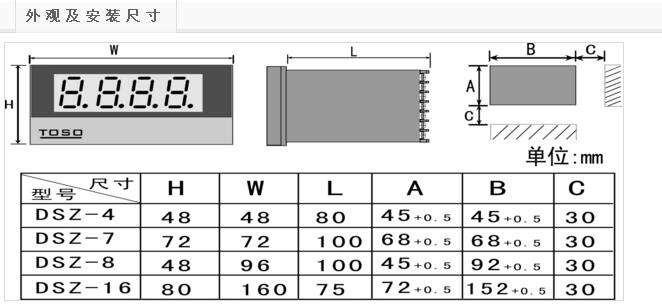

外型尺寸:
4:48X48
7:72X72
8:48X96
16:80X160
|
C:计数器代号
|
显示位数:
4: 4位
6: 6位
|
设定段数:
0：无段设定
1: 1段设定
2: 2段设定
3: 3段设定
|
显示排:
1: 1排显示
2: 2排显示
|
N: NPN信号输入
P: PNP信号输入
|
产品特点
① 因为采用了光电隔离措施，使得输入输出完全隔离，所以提高了抗干扰能力，并且保护了核心电路避免因接错线（把AC220V接到信号输入端）而烧坏集成电路（IC）。如果真接错线，烧坏的只是输入部分和辅助电源，显示部分及单片机都不会损坏（属于局部烧坏），维修成本较低。如果没有光电隔离，则会烧坏所有IC及其它电路，产品的维修价值就不大。
② 有⒋种输入方式：加计数；减计数；加减计数；相位差输入，方便客户配套传感器（行程开关、接近开关、光电开关、旋转编码器、计米轮等）。
③ 有⒋种输出方式：（R；N；C；F功能）方便与控制电路组合。
④ 继电器、三极管输出时间可设定（0-9.9秒）。
⑤ 计数的最高速度可设定（30Hz、300Hz、1000Hz、3000Hz、5000Hz）。根据现场环境及传感参数可选择不同的速率，是菜单上选择，根据速率不同，程序内部作相应的抗干扰处理，提高产品的可靠性。
⑥ 因为采用了掉电（断电）保护技术，所以不怕突然断电而丢失现场数据。在突发断电时是仪表把当时的数据存入E2PROM中，在恢复供电时，程序会把断电前的数据重新显示并送相关数据处理，保证了数据的真实可靠。
⑦ 采用SMT生产工艺和选用了高性能电子元件，以满足工业产品的要求
技术参数
| 复位模式 |
手动按键 自动复位 外加复位信号 |
| 输入信号 |
触点输入，集电极输入，电压输入，传感器输入。
输入电阻５KΩ低电平地０－２V,高电平４－３０Ｖ |
|
可配传感器
|
行程开关 接近开关 光电开关 霍尔开关 旋转编码器 码轮等 |
| 控制输出 |
继电器输出２５０Ｖ ３Ａ 晶体管集电极闭路ＤＣ３０Ｖ max:100mA |
| 计数系数 |
六位：0.0001-999999 四位:0.001-9999 |
| 显示范围 |
六位：0-999999 四位：0-9999 |
| 电源电压 |
AC85～260V |
| 功耗 |
≤5VA |
| 辅助电源 |
DC12V±10% 50mA max |
| 耐压 |
AC2000V 50/60Hz 1min （电源端子和信号输入端子之间） |
| 绝缘电阻 |
100MΩ 1min ＤＣ500V（电源端子和信号输入端子之间） |
型号列表
| 名称 |
型号 |
输出阻抗 |
测量精度 |
系数设定 |
| 单显累计长度计 |
DSZ-□M601□ |
≥5KΩ |
±1个脉冲 |
0.0001-999999 |
| DSZ-□M401□ |
≥5KΩ |
±1个脉冲 |
0.001-9999 |
| 单段长度计 |
DSZ-□M612□ |
≥5KΩ |
±1个脉冲 |
0.0001-999999 |
| DSZ-□M412□ |
≥5KΩ |
±1个脉冲 |
0.001-9999 |
| 双段长度计 |
DSZ-□M622□ |
≥5KΩ |
±1个脉冲 |
0.0001-999999 |
| DSZ-□M422□ |
≥5KΩ |
±1个脉冲 |
0.001-9999 |
