DS-DAA1B1,DS-DAA3S1,DS-DAA4S2,DS-DAA5B1,DS-GAA3B2,DS-DAA2B2,交流电流变送器
DS-DAA2B2 交流电流变送器主要用于测量交流电流值,如果是5A以上的大电流信号,则通过交流电流互感器后输入到DS-DAA2B2交流电流变送器中,然后将所测的电流值转换为(通常是DC4-20mA)电流信号或(DC 0-10V)电压信号输出。DS-DAA2B2交流电流变送器可以输出到DCS系统、PLC系统、或者是二次仪表。用在电力设备、电站自动化及其它自动化测控系统中用作监控或者调节。
型号含义
|
说 明
|
DS
|
-¨
|
¨
|
¨
|
¨
|
¨
|
¨
|
|
|
隔离类型
|
D
|
|
|
|
|
|
|
电磁隔离
|
G
|
|
|
|
|
|
|
光电隔离
|
输入信号
|
AA
|
|
|
|
|
|
交流电流
|
AV
|
|
|
|
|
|
交流电压
|
输入量程
|
600
|
|
|
|
|
0 -600V
|
输出信号
|
1
|
|
|
|
DC 0 -20MA
|
2
|
|
|
|
DC 4 -20MA
|
3
|
|
|
|
DC 0 - 5V
|
4
|
|
|
|
DC 0 - 10V
|
5
|
|
|
|
DC 1 -5V
|

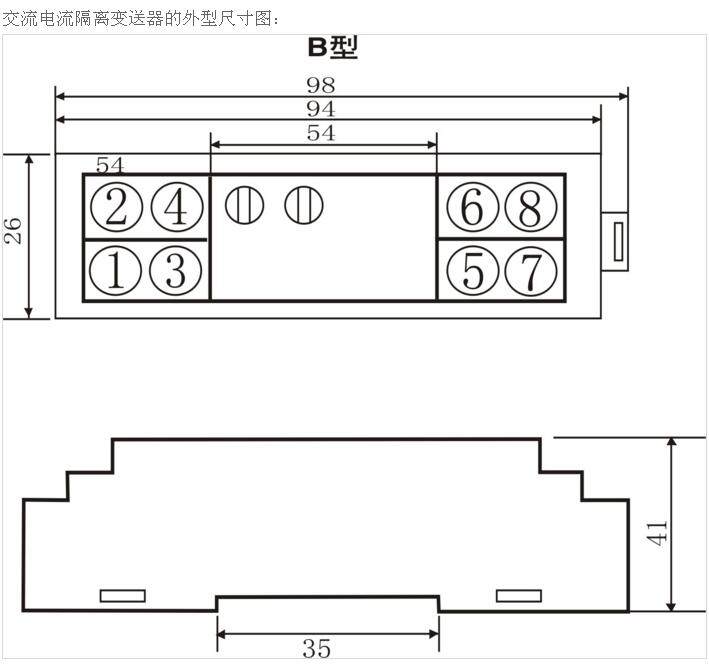

外型结构
|
B
|
|
|
|
S
|
|
|
|
供电电源
|
1
|
|
DC +12V
|
2
|
|
DC +24V
|
3
|
|
AC 220V
|
技术参数
隔离方式
|
电磁隔离
|
最大测量范围
|
1.2F.S
|
响应频率
|
交流:最高可定做30KHz
|
隔离电压
|
>3KVDC,1分钟
|
输入阻抗
|
电压:Vx≤ 1V时.Ri 1MΩ: Vx>1V时Ri=VxX10KΩ/V 电流:Ri=50mV/1x(Ix-被测电流)
|
共模抑制比
|
60db(50Hz)
|
隔离电容
|
直流:20pF.交流:5pF(1KHz条件下测量)
|
过载能力
|
电流:10倍额定值,可持续5秒, 电压:2倍额定值,可持续5秒
|
平均无故障工作时间
|
>5万小时
|
工作电源
|
DC24V±10%或12V±10% : AC 90-265V
|
安装方式
|
DIN标准导轨安装
|
额定环境时间
|
-10~+50℃
|
消耗功率
|
<1W
|
