价格：未填
-
型号： CD101,CD401,CD501,CD701,CD901,CH102,CH402,CH502,CH702,CH902,温控表,温控仪
-
发货：3天内
CHD102,CHD402,CHD502,CHD702,CHD902,CHD1602,
CD/CH □□□ □ □□□ - □□ * □□ - □□
① ② ③ ④⑤ ⑥⑦ ⑧⑨

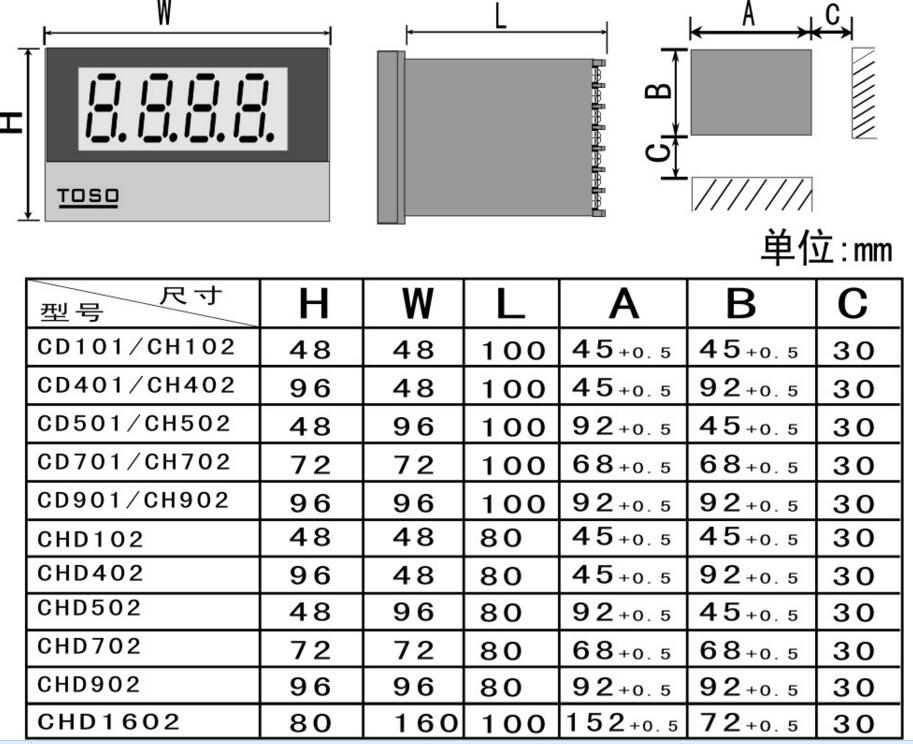

① 尺寸代码(高*宽）CD 101：48W*48H；401：48W*96H；501：96W*48H；701：72W*72H；901：96W*96H; 801:80*160; 161：160*80
② 控制方式： F： PID控制及自动演算（逆动作） 适用于加热方式
D： PID控制及自动演算（正动作） 适用于制冷方式
③ 输入范围代码：详情见说明书
④ 第一控制主输出（OUT1加热）：
M：继电器输出；T：三端双向可控开关；V：电压脉冲（驱动固态SSR）；B：电流（DC4-20mA）；
G：过零（用于三端双向可控硅驱动） 空白：无输出
⑥ 第一报警（ALM1 ）：
N：没有报警 A：高偏差报警 B：低偏差报警 C：偏差高低报警 D：范围内报警 E：高偏差报警并持续 F：低偏差报警并持续
G：偏差高低报警并持续 H：上限输入值报警 L：下限输入值报警并持续 J：附待机上限输入值报警 K：附待机下限输入值报警
⑦第二报警（ALM2）：
N：没有报警 A：高偏差报警 B：低偏差报警 C：偏差高低报警 D：范围内报警 E：高偏差报警并持续 F：低偏差报警并持续
G：偏差高低报警并持续 H：上限输入值报警 L：下限输入值报警并持续 J：附待机上限输入值报警 K：附待机下限输入值报警
⑧ 交流功能：
N：无交流功能 5：RS-485(2线系统)
⑨ 防水防尘结构：
N：无防水防尘结构 I：防水防尘结构
输入范围代码：
输入范围表（表一）
|
热电偶 |
输入 |
范围 |
代码 |
范围 |
代码 |
范围 |
代码 |
|
K |
0～200℃ |
K01 |
0～400℃ |
K02 |
0～600℃ |
K03 |
|
|
0～800℃ |
K04 |
0～1000℃ |
K05 |
0～1200℃ |
K06 |
||
|
0～1372℃ |
K07 |
0～100℃ |
K13 |
0～300℃ |
K14 |
||
|
J |
0～200℃ |
J01 |
0～400℃ |
J02 |
0～600℃ |
J03 |
|
|
0～800℃ |
J04 |
0～1000℃ |
J05 |
0～1200℃ |
J06 |
||
|
R#1 |
0～1600℃ |
R01 |
0～1769℃ |
R02 |
0～1350℃ |
R04 |
|
|
S#1 |
0～1600℃ |
S01 |
0～1796℃ |
S02 |
|
|
|
|
B#1 |
400～1800℃ |
B01 |
0～1796℃ |
B02 |
|
|
|
|
E |
0～800℃ |
E01 |
0～1000℃ |
E02 |
|
|
|
|
N |
0～1200℃ |
N01 |
0～1300℃ |
N02 |
|
|
|
|
T#2 |
-199.9～649.0℃ |
T01 |
-199.9～100℃ |
T02 |
-100～200.0℃ |
T03 |
|
|
0～350℃ |
T04 |
|
|
|
|
||
|
热电阻 |
Pt100 |
-199.9～649.0℃ |
D01 |
-199.9～200℃ |
D02 |
-100～50.0℃ |
D03 |
|
-100～100℃ |
D04 |
-100～200℃ |
D05 |
0.0～50.0℃ |
D06 |
||
|
0.1～100℃ |
D07 |
0.0～200℃ |
D08 |
0～300.0.0℃ |
D09 |
||
|
0.0～500℃ |
D10 |
|
|
|
|
||
|
-199.9～649.0℃ |
P01 |
-199.9～649.0℃ |
P02 |
-100～50.0℃ |
P03 |
||
|
-100～100℃ |
P04 |
-100～200℃ |
P05 |
0.0～50.0℃ |
P06 |
||
|
0.0～100℃ |
P07 |
0.0～200℃ |
P08 |
0～300.0℃ |
P09 |
||
|
0.0～400℃ |
P20 |
|
|
|
|
||
|
|
0～5v |
-1999 ～9999 |
401 |
|
|
|
|
|
|
1～5v |
-1999 ～9999 |
604 |
|
|
|
|
|
|
0～20mA#3 |
-1999 ～9999 |
701 |
|
|
|
|
|
|
4～20mA#3 |
-1999 ～9999 |
801 |
|
|
|
|
#1 0～
#2 -199.9
#3 需要输入端子间外接一个250Ω的电阻。
第一报警表[ALMI]（标准内置）以及第二报警（可选）（表二）
|
A：上限偏差报警 |
G：附待机上下限偏差报警 |
输入：各种热电偶（TC）、热电阻（RTD）标准电流电压信号（见输入类型表）
基本误差：输入满量程的±0.5%±1个字
分辨率：
采样周期：3次/sec
报警功能：上限，下限，上偏差，下偏差，区间内，区间外；
报警输出：继电器触点AC250V
控制输出：
继电器触点AC250V
0-20mA电流输出（负荷阻值600Ω以下），4-20mA电流输（负荷阻值600Ω以下）；
·控制方式：
模糊PID控制、 位式控制；
电源电压：AC85-264V（50/60Hz）（额定100-240V AC）21.6-26.4V AC（额定24V AC）21.6-26.4V DC（额定24V DC）
工作环境：温度0
功耗<5VA；
在仪表正常通电后，按参数设定模式进入并找到数据参数”LCK “将期代码”1000“再按”SET“键使仪表确认，将“SET”键与”∠“键两键同时按住，约3秒后，在PV显示”COd“=000时，依次按“SET”键可得到并循环显示下列参数：
|
显示符 |
设定值 |
说明 |
量程范围 |
|||
|
SL1 |
0 |
0 |
0 |
0 |
K |
0～1372℃ |
|
0 |
0 |
0 |
1 |
J |
0～1200℃ |
|
|
0 |
0 |
1 |
0 |
L |
-200～400℃/199.9～400.0℃ |
|
|
0 |
0 |
1 |
1 |
E |
0～800℃ |
|
|
0 |
1 |
0 |
0 |
N |
0～1300℃ |
|
|
0 |
1 |
1 |
1 |
R |
0～1769℃ |
|
|
1 |
0 |
0 |
0 |
S |
0～1769℃ |
|
|
1 |
0 |
0 |
1 |
B |
0～1820℃ |
|
|
1 |
1 |
0 |
0 |
Pt100 |
-200～650℃/199909～650.0℃ |
|
|
1 |
1 |
0 |
1 |
JPt100 |
-50～150℃/50.0～150.0℃ |
|
|
1 |
1 |
1 |
0 |
0～5V |
-1999～9999 |
|
|
1 |
1 |
1 |
1 |
1～5V |
-1999～9999 |
|
|
1 |
1 |
1 |
0 |
0～20mA |
-1999～9999 |
|
|
1 |
1 |
1 |
1 |
4～20mA |
-1999～9999 |
|
|
SL2 |
0 |
0 |
0 |
0 |
略 |
|
|
SL3 |
0 |
0 |
0 |
0 |
略 |
|
|
SL4 |
0 |
0 |
0 |
未设定第一组报警功能 |
第一报警（ALMI）类型选择 |
|
|
0 |
0 |
1 |
上限偏差报警 |
|||
|
0 |
1 |
0 |
上/下限偏差报警 |
|||
|
0 |
1 |
1 |
过程值上限报警 |
|||
|
1 |
0 |
1 |
下限偏差报警 |
|||
|
1 |
1 |
0 |
带报警（区域内报警） |
|||
|
1 |
1 |
1 |
过程值下限报警 |
|||
|
0 |
无待机报警功能 |
第一报警待机功能选择 |
||||
|
1 |
有待机报警功能 |
|||||
|
SL5 |
0 |
0 |
0 |
0 |
第二组报警功能设定 |
同第一报警 |
|
SL6 |
0 |
正动作控制（制冷） |
主控制正/逆动作选择 |
|||
|
1 |
逆运作控制（加热） |
|||||
|
0 |
主控制时间比例输出 |
主控制输出类型选择 |
||||
|
1 |
主控制连续输出（4-20mA） |
|||||
|
SL7 |
0 |
激励报警 |
激励报警/非激励报警 |
|||
|
1 |
非激励报警 |
（第一报警侧） |
||||
|
0 |
激励报警 |
激励报警/非激励报警 |
||||
|
1 |
非激励报警 |
（第二报警侧） |
||||
|
SL8 |
0 |
0 |
0 |
0 |
略 |
|
|
SL9 |
0 |
0 |
0 |
0 |
略 |
|
|
SL10 |
0 |
0 |
0 |
0 |
略 |
|
|
SL11 |
0 |
0 |
0 |
0 |
略 |
|
在“Cod”=0001时，依次按“SET”键可得到并往返循环显示下列参数：
|
显示符 |
出厂值 |
说明 |
设定范围 |
|
SLH |
依定贷 |
设定值测量小范围上限 |
见上表 |
|
SLL |
依定贷 |
设定值测量小范围下限 |
见上表 |
|
PGdP |
0 |
小数点位数 |
0-3 |
|
OH |
2或2.0 |
AT自整定输出不动作带宽 |
0-100或0.1-100.0 |
|
AH1 |
2或2.0 |
第一报警输出不动作带宽 |
0-100或0.1-100.0 |
|
AH2 |
2或2.0 |
第二报警输出不动作带宽 |
0-100或0.1-100.0 |
|
CTr |
800 |
电流互感器比率 |
0-9999 |
|
dF |
1 |
数字滤波常数 |
0-100 |
|
STTM |
100 |
使测量值稳定的时间因数 |
0-200 |
|
STPK |
67 |
比例带计算的因数 |
0-200 |
|
STIK |
16 |
积分计算的因数 |
0-200 |
CD/CH系列温控器操故障发生的显示
当仪表不能正常工作时，仪表自诊断后会显示讯息提示。
|
讯息 |
说明 |
排除方法 |
|
|
Err |
仪表故障 |
请送检修 |
|
|
oooo |
输入断线 |
极性接反或超出输入上限值 |
请检查输入讯号有否错误 |
|
uuuu |
输入断线 |
极性接反或低于输入下限值 |
请检查输入讯号有否错误 |
快速启动和停止控制输出操作
在测量状态下按住移位键“＜”3秒钟；此时显示“STOP”;则仪表已停止输出；再按住移位键“＜”3秒钟返回测量状态。
本机显示自动回复功能。当操作者进行参数的设定修改等操作忘记回到主页显示模式时，仪表会在30秒后自动返回主显示模式。
仪表在使用前或进行参数修改时详细阅读以下内容。
下列流程中各项内容如仪表无此功能将不显示此项内容。
|
显示符 |
名称 |
说明 |
设定范围 |
出厂值 |
|
AL1 |
第1组报警设定 |
设定第一报定值 |
全量程 |
50.0或50 |
|
AL2 |
第2组报警设定 |
设定第二报警值 |
全量程 |
50.0或50 |
|
ATU |
自整定 |
确定自整定执行/关闭 |
0：关自整定； |
0 |
|
STU |
自主校正 |
确定自整定执行/关闭 |
0：自主校正完成或停止； |
0 |
|
P |
比例带（加热值） |
设定比例带大小 |
0-全量程，当设0为ON/OFF控制 |
30或3.0，见*1 |
|
I |
积分时间（秒） |
设定积分时间，以消除比例控制残差 |
0-3600（秒）当设0时无积分作用 |
240 |
|
D |
微分时间（秒） |
设定微分时间，防止输出波动 |
0-3600（秒）当设0时无积分作用 |
60 |
|
Ar |
限制积分动作生效范围 |
防止依积分动作超限式欠缺 |
比例带的1-100%（加热侧） |
100 |
|
T |
比例周期（秒） |
设定控制的动作周期，加热侧比例周期 |
范围1-100秒（不能为0），电流输出时无显示 |
（见*3） |
|
Pc |
比例带（制冷侧） |
设定制冷侧比例带 |
1-100%（加热侧） |
100 |
|
Db |
不感带 |
设定（加热侧）比例带与（制冷侧）比例带之间控制动作不感带，设定负数即成重叠 |
温度输入-10～+10或者10.0～+10.0 |
0或0.0 |
|
T |
比例周期（制冷侧） |
设定制冷侧控制周期 |
1-100sec（不能设定成0）电流输出时无显示 |
（见*3） |
|
Pb |
过程值偏差 |
传感器的测量值与此值相加作为PV值 |
温度输入账1999-9999或199.9-999.9 |
0或0.0 |
|
LCK |
设定数据根本禁锁功能 |
使变更数据有效/无效 |
见*4 |
0000 |
* 1 当P≠0时仪表为PID控制，此时需合理设置 ‘I 、D ’各值，在初次使用时可开启 ‘AT’自签定功能，使控制达到最佳状态，当P=O时为ON/OFF控制，此时需设定控制回差‘OH’的值
* 2 继电器接点输出：20秒，电压脉冲输出（SSR）可控硅过零发（SCR）2秒
* 3 数据锁级选择
数据锁据销功能用于防止对某些不常被设定的参数进行误操作。参数被锁后不能被设定或改变只可监视。
|
设定 |
各级锁护范围 |
|
0000 |
SV和所有参数可被设定 |
|
0001 |
只有SV、ALI、AL2可被设定 |
|
0011 |
只有SV可被设定 |
|
0111 |
SV和所有参数都不可被设定 |
-
