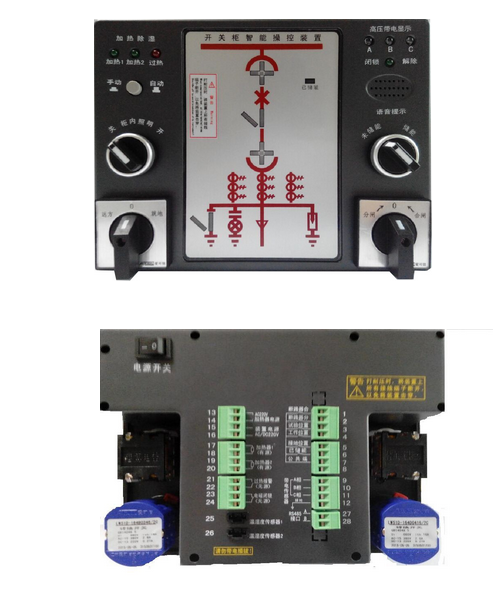

一、产品概述：

    MT-CK140A开关柜智能操控装置具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度控制+远方/就地、分合闸、储能、照明操作功能，操作、显示于一体，并具有RS485通讯接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

二、产品功能：

   该产品功能强大，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误、带电提示功能，基本功能齐全，实用性强。

三、产品特点：

    1、智能化程度高：不仅能显示开关分合状态，还可判断指出开关手车是处于试验位置与工作位置之间，还是处于柜体之外。

     2、增加了语音防误提示功能和过热报警功能。

     3、抗干扰能力强，采用独特的抗干扰技术。

    4、高可靠性，采用工业级电子元器件。

四、设计理念：

     1、量身定做不同功能组合的产品，满足用户不同需求，物尽其用。

     2、结实耐用寿命长。

     3、人机界面，信息丰富，操作简便，对避免误操作有显著作用。

     4、外观精美新颖、做工细致，简化了开关柜面板，美化了工作环境。

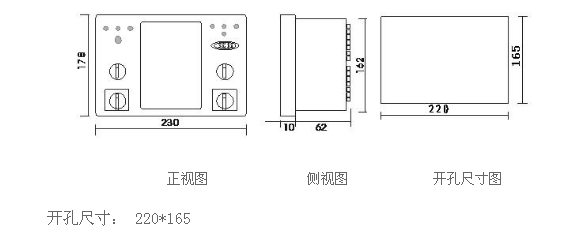

五、产品外形（单位：mm）：

六、使用说明：

     1、严格按照后视端子的功能定义，接好线后确认无误，再通电。

     2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。

     3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；

     4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在MT-ZT140系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

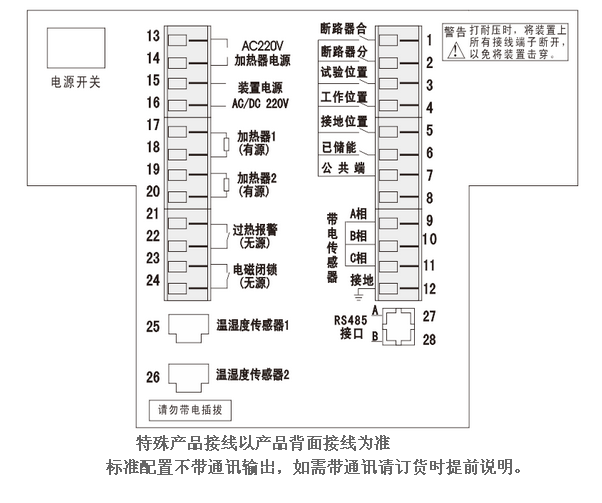

七、接线图：
