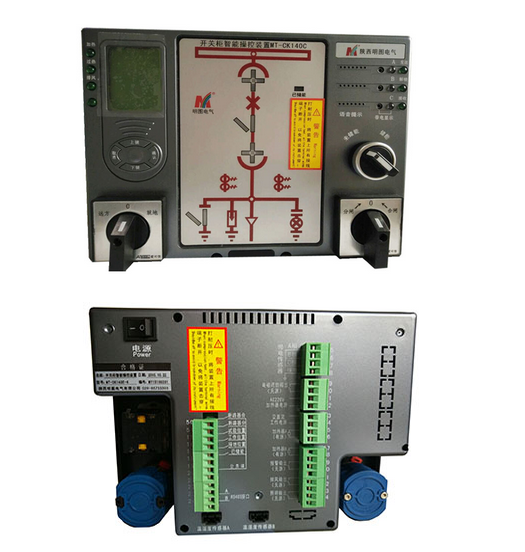

MT-CK140C 液晶显示操控装置

一、产品概述：

     MT-CK140C产品具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度设置及数字显示+远方/就地、分合闸、储能、照明操作功能+具有分合闸回路完好指示+预分预合的闪光指示+二次分合闸回路电压测量及显示+人体感应探头，集多功能于一体，相对分体的（电力综合仪表+状态指示仪）来说，占盘面积小、布局合理，操作方便，用户可按需要选择功能组合。

二、产品功能：

   该产品功能强大，有带电显示，温湿度数字显示，三相触头温度值显示，自动加热除湿控制，断路器分合闸状态指示，储能、接地开关指示，手车位置指示，一次回路模拟图，二次回路电压数值显示，人体感应柜内照明，智能语音防误提示，语音带电提示，分合闸回路指示，电压、电流、有功功率、无功功率、功率因数、频率测量以及RS485通讯接口等功能。

三、产品功能：

    1、智能化程度高：不仅能显示开关分合状态，还可判断指出开关小车是处于试验位置与工作位置之间，还是处于柜体之外。

    2、增加了语音防误提示功能和过热报警功能。

    3、抗干扰能力强，采用独特的抗干扰技术。

    4、高可靠性，采用工业级电子元器件。

四、设计理念：

     1、量身定做不同功能组合的产品，满足用户不同需求，物尽其用

     2、结实耐用寿命长。

     3、人机界面，信息丰富，操作简便，对避免误操作有显著作用。

     4、外观精美新颖、做工细致，简化了开关柜面板，美化了工作环境。

五、开孔尺寸： 220*165

六、使用说明：

     1、严格按照后视端子的功能定义，接好线后确认无误，再通电。

     2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。

     3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；

     4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在MT-ZT140系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

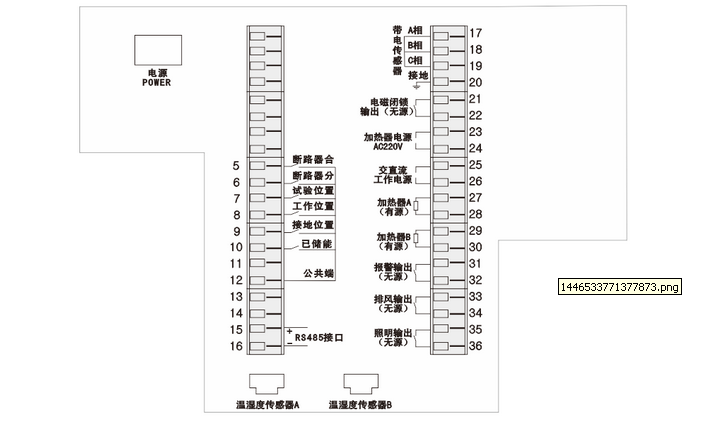

七、接线图：
