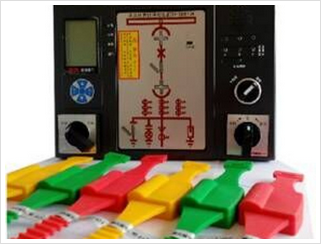

一、产品概述：

     MT-CK140G产品具有语音防误提示+带电显示及闭锁功能+动态模拟图+温湿度设置及数字显示+远方/就地、分合闸、储能、照明操作功能+具有分合闸回路完好指示+预分预合的闪光指示+二次分合闸回路电压测量及显示+人体感应探头+无线触头测温，集多功能于一体，相对分体的（电力综合仪表+状态指示仪）来说，占盘面积小、布局合理，操作方便，用户可按需要选择功能组合。

二、产品特点:

♦ 用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、人体感应带电提示及柜内照明、触头无线测温、语音防误提示、远方/就地操作、远程通信等功能。
♦ 采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。除可显示开关分合状态外，还可对误操作做出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示，具备RS485远程通信接口、人体感应语音提示等功能。
♦ 采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测设备的绝缘性能，使用安全可靠。
♦ 温度传感器采用低功耗设计，休眠功耗低至1.5μA，延长了发射模块电池使用寿命。
♦ 温度传感器可在2.1V-3.6V宽电压范围内正常工作。
♦ 采用国际先进的无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。      对一次设备无干扰和影响。
♦ 发射模块外壳使用耐高温硅橡胶材料。
♦ 采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。
♦ 产品设计寿命8-10年。
♦ 根据用户不同需求，量身定作不同的功能组合。
♦ 外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。

三、技术指标：

1．温湿度测量
温度测量范围：
-20～+100℃
湿度测量范围：
0～99%RH
温度测量精度：
±1℃
湿度测量精度：
±5.0%RH
2．触头/电缆搭接头温度测量
温度测量范围：
0～+125℃
温度测量精度：
±1℃
3．吸收功耗
电压：
＜0.6VA(500V)/0.2VA(100V)
电流：
＜0.1VA(5A)
4．过载能力
电压：
2倍连续
电流：
2倍额定连续，20倍1秒
5．可编程设定
编程模式：
(密码)2000
显示内容：
画面选择
通讯：
波特率：1200/2400/4800/9600
校验位：无校验位
地  址：1～247
6．通讯
串行口
RS485(标准)
通讯规约
MODBUS－RTU
7．绝缘强度
对象
在输入／电源之间
引用标准
IEC688－1992
试验方法
AC2kV 1分钟 漏电流2mA
8．人体接近感应时间：≤3秒；人体接近语音提示时间：0～29秒
9．传感器与主控装置间传输距离：< 150M（在开放空间内）
10．电磁兼容
（1）1.2/50-8/20us浪涌
电源：4kV(1.2×50μs)
I/O线：2kV
（2）快速瞬变脉冲串：电源：4kV,2.5kHz I/O线：2kV, 5kHz
（3）静电放电：接触放电：6kV气隙放电：8kV
（4）射频电磁场：
10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)
11．稳定性
温度范围：-25～+55℃     温度影响：100ppm/℃
12．工作条件
温度：-25～+55℃   湿度：5～95％   无凝露
13．储藏条件
温度：-40～+85℃   湿度：5～95％   无凝露
14．工作电源
电源电压
AC 85～265V, DC100～280V
整机功耗：＜7W(节能方式：＜5W)

四、设计理念:

     1、量身定做不同功能组合的产品，满足用户不同需求，物尽其用。
     2、结实耐用寿命长。
     3、人机界面，信息丰富，操作简便，对避免误操作有显著作用。
     4、外观精美新颖、做工细致，简化了开关柜面板，美化了工作环境。

五、开孔尺寸：249*173

六、使用说明:

     1、严格按照后视端子的功能定义，接好线后确认无误，再通电。

     2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。

     3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；

     4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带 电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在MT-ZT140系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

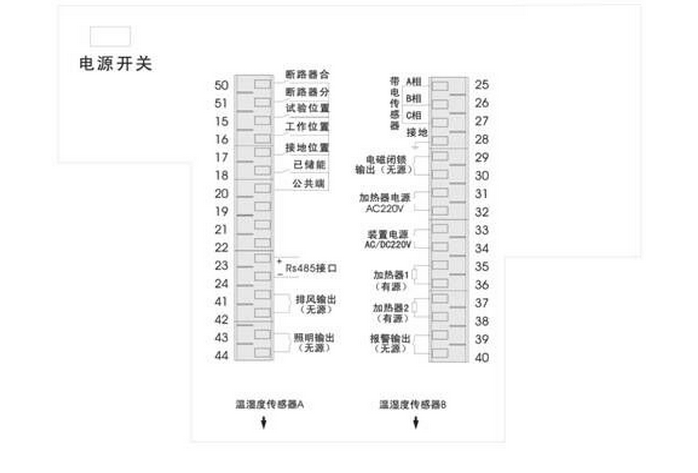

七、接线图:
