MT-ZT140A 常用型开关状态

一、产品概述：

    该系列产品具有一次状态模拟状态、手车位置、隔离刀位置、接地刀位置、断路器状态、操作机构储能状态；带有高压带电显示指示、带电闭锁控制、自动加热除湿多种功能。

二、开孔尺寸：191*126

三、技术参数：

   电源：AC220V±10%　50Hz

   闭锁启辉电压（KV）：相电压×0.65

   使用环境：温度-20℃～+70℃  相对湿度：＜95%RH

   功耗：＜10W

   耐压强度：外壳与端子间大于AC2000V 1min

   温湿度控制部分： 传感器路数：一路凝露，一路温度

   逻辑关系：当湿度≥93%RH将要形成凝露时启动加热，当温度≤5℃±2℃时，启动加热；当温度≥15℃±2℃，停止加热。

   绝缘性能：外壳与端子间大于100MΩ

   高压带电指示部分：面板的开关有自动和手动两种状态，通常设置在自动状态，此时温湿度控制逻辑关系同上，当开关拨到手动后，加热器处于强制加热状态。

   LED启辉电压（KV）：额定相电压×0.15～0.65

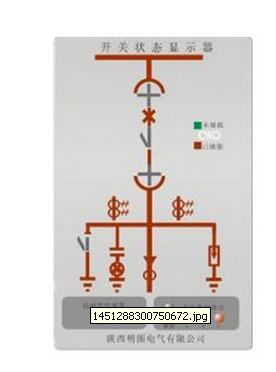

四、模拟指示说明：

断路器状态指示（无源触点输入）：

合闸时，合闸无源触点闭合，红色模拟条亮

分闸时，分闸无源触点闭合，绿色模拟条亮

断路器位置指示（无源触点输入）：

工作位置触点闭合时，红色模拟条亮

试验位置触点闭合时，绿色模拟条亮

弹簧储能指示（无源触点输入）：

合闸时，合闸无源触点闭合，红色模拟条亮

触点断开，绿色弹簧符号亮，表示未储能

接地闸刀位置指示（无源触点输入）：

工作位置触点闭合时，红色模拟条亮

触点断开，绿色模拟条亮，表示接地断开

五、使用说明：

1、严格按照后视端子的功能定义，接好线后确认无误，再通电。

2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。

3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；

4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在MT-ZT140系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。

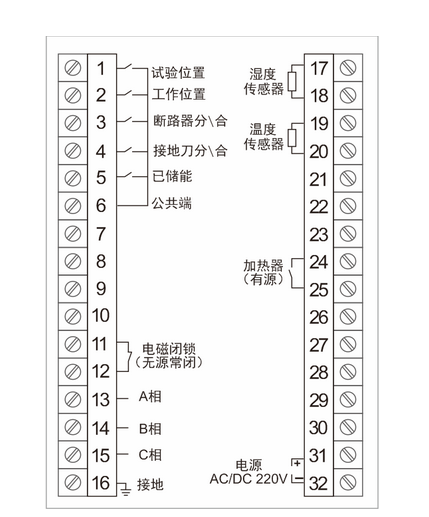

六、接线图：
