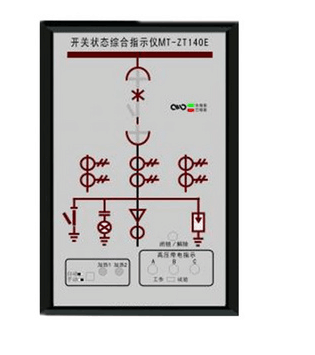

MT-ZT140E 开关状态

一、概述：

具有动态模拟指示

高压带电指示采用无源型设计

两路温湿度控制

二、开孔尺寸：197*132

三、技术指标：

工作电源：85~265V AC, 50\60HZ, (100~280V DC)

功    耗：≤5W

工频耐压：2 KV AC，漏电流0.5mA，1分钟

绝缘电阻：≥100MΩ, 500V DC

冲击电压：5KV（峰值），1.2/50μS

电磁干扰：符合IEC255-22标准

高频干扰：≤0.2％RO，1KV

脉冲干扰：符合IEC255-22-1标准

电磁场辐射：符合IEC255-22-3标准

快速瞬变干扰：符合IEC255-22-4标准

温度测量范围：-35℃~125℃，温度测量精度：±2℃

湿度测量范围：0~99%RH，湿度测量精度：±5％RH

工作环境：温度：-25℃～+55℃，湿度：5％～95％RH

四、功能注释：

断路器状态指示（无源触点输入）：合闸时，合闸触点闭合，红色垂直模拟条亮；分闸时，分闸触点闭合，绿色斜侧模拟条亮。

断路器位置指示（无源触点输入）： 工作位置触点闭合时，红色垂直模拟条亮；实验位置触点闭合时，绿色水平模拟条亮。

弹簧储能指示（无源触点输入）： 触点闭合，红色弹簧符号亮，表示已储能；触电断开，绿色弹簧符号亮，表示未储能。

接地闸刀位置指示（无源触点输入）触点闭合，红色垂直模拟条亮，表示接地刀合闸；触点断开，绿色斜侧模拟条亮，表示接地刀断开。

注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点，接地刀可用行程开关触点。

高压带电指示部分：LED启辉电压（KV）：母线电压×0.15~0.65

                  闭锁启控电压（KV）：母线电压×0.65

温度控制部分：两路温度控制、两路凝露控制；

自动控制：当环境温度≤0℃时，系统启动加热；当环境温度≥10℃时，系统自动停止加热，温度控制精度±2℃。

强制加热：手自动开关处于手动位置时，加热条件无条件执行，在自动位置时，装置自动按上述控制逻辑执行。

当环境湿度≥93％RH，达到形成凝露的条件时，启动加热；当环境湿度不再满足凝露条件时（≤75％RH），装置自动停止加热；湿度控制精度±5％RH。

工作环境：温度：-25℃～+55℃，湿度：5％～95％RH

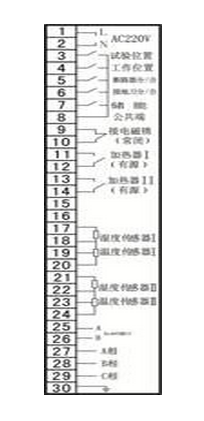

四、产品的开孔及接线图：
