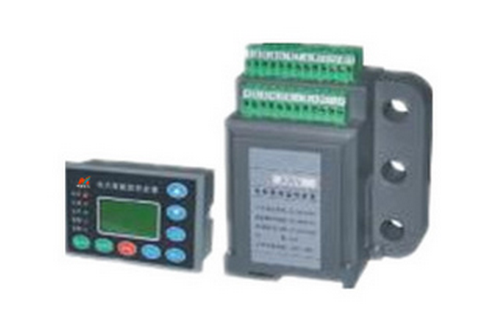

MT-MD140C 高级型马达保护器

一、产品概述：

     MT-MD140系列电动机智能监控器是一款智能化、数字化、网络化的控制器。该产品基于微处理器技术，将先进的网络通讯技术和分布式智能技术溶于MCC控制中心中，  集全面的电机智能保护、运行状态监控、故障记录及网络通讯于一体；可以查看测量数据、开关量输入/输出状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等。并能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。

二、开孔尺寸： 91*61

三、技术参数：

基础参数 1.继电器输出容量：5A/250V AC

         2.起动延时时间设定范围：1-99S
         3.过压保护：当电压超过过压设定值时，动作时间≤10S
         4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
         5.断相保护：当任意一相断开时，动作时间≤4S
         6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
         7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
         8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
         9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
         10.过流保护：过流动作时间序号用户可根据实际需要自行设定
         11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
         12.过热保护：当温度高于过热设定值时，跳闸保护
输 出    模拟量4  20mA  DC

通 讯    类型     Rs485
         波特率   1200-9600bps
         协议  MODBUS-RTU
         功能  读出、写入设置参数读出实际测量值执行操作命令

电 源    AC\DC 220V±10%，  50/60HZ;     整机功耗： ≤5W

环 境    运行温度   -25℃3~+55℃
         存储温度   -40℃~+85℃
         相对湿度   5%~95%(不结露）
