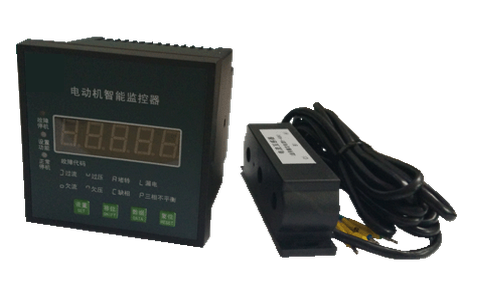

MT-MD140B 通讯型马达保护器
一、产品概述:
该产品具有过压保护、欠压保护、断相保护、三相不平衡保护、堵转保护、短路保护、欠流保护、过流保护、来电自启动、报警功能、保护控制、接地及漏电保护、模拟量输出、通讯功能、电压保护及参数测量。
二、开孔尺寸:90*90
三、技术参数:
基础参数 1.继电器输出容量:5A/250V AC
2.起动延时时间设定范围:1-99S
3.过压保护:当电压超过过压设定值时,动作时间≤10S
4.欠压保护:当电压低于欠压设定值时,动作时间≤10S
5.断相保护:当任意一相断开时,动作时间≤4S
6.三相不平衡保护:当 相的电流值>0.8倍的额定电流,不平衡保护动作时间≤4S
7.堵转保护:当工作电流达到额定电流的3.5倍及以上时,动作时间≤1S
8.短路保护:当工作电流达到额定电流的8倍及以上时,动作时间≤0.2S
9.欠流保护:当电流小于欠流保护设定值时,控制器在30S内动作
10.过流保护:过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护:当接地及漏电电流大于或等于设定电流值时,动作时间≤5S
输 出 模拟量4 20mA DC
通 讯 类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源 AC\DC 220V±10%, 50/60HZ; 整机功耗: ≤5W
环 境 运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露)

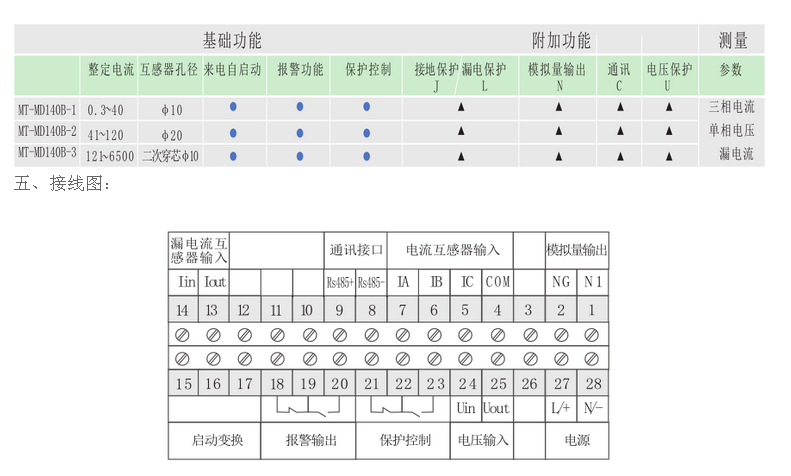

四、产品规格:
