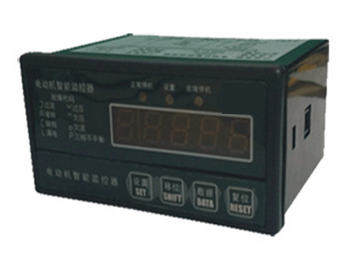

MT-MD140A 简易型马达控制器

一、产品概述：

    该产品具有过压保护、欠压保护、断相保护、三相不平衡保护、堵转保护、短路保护、欠流保护、过流保护、接地及漏电保护及参数测量。

二、开孔尺寸：  94*46

三、技术参数：

基础参数 1.继电器输出容量：5A/250V AC

         2.起动延时时间设定范围：1-99S
         3.过压保护：当电压超过过压设定值时，动作时间≤10S
         4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
         5.断相保护：当任意一相断开时，动作时间≤4S
         6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
         7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
         8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
         9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
         10.过流保护：过流动作时间序号用户可根据实际需要自行设定
         11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S

电 源   AC\DC 220V±10%，  50/60HZ;       整机功耗：≤5W

环 境    运行温度   -25℃3~+55℃
         存储温度   -40℃~+85℃
         相对湿度   5%~95%(不结露）

四、产品规格：
