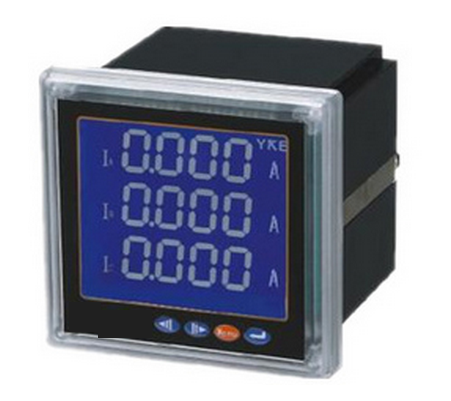

MT-B140Y90 液晶多功能网络仪表

一、产品概述：

     MT-B140Y系列液晶多功能网络仪表能够高精度测量三相电网系统中所常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能、电力质量分析、谐波总量2-31次。并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议,实现LCD现场显示和远程RS-485数字通讯。具有接安装方便、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC,工控计算机的组网通信。

二、产品特点：

   测量: 三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能、谐波总量2-31次

   显示：STN蓝屏、宽视角、高品质、高清晰LCD液晶显示

   通讯：RS485通讯，MODBUS-RTU协议

   输入：3路开关量输入

   输出: 2路开关量输出，1路模拟量输出，2路电能脉冲输出(脉冲常数3200imp/kwh)

   扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比

   用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。

三、技术参数：

测 量      参 数         精 度        位 数          范 围

           电 压          0.2%          4           0-9999/KV

           电 流          0.2%          4           0-9999/KA

           有功功率       0.5%          4          -9999-9999/MW

           无功功率       0.5%          4          -9999-9999/MW

           视在功率       0.5%          4           0-9999/KVA

           功率因数       0.5%          4          -1.000-0-1.000

           频 率          0.2%          4           45.00-65.00/HZ

           有功电度       1.0%          4          0-9999999999.9/KWH

           无功电度       1.0%          4        0-9999999999.9/KVarH

           电流总谐波含量     0-100%

           电压总谐波含量     0-100%

           谐 波              0-100%

输 入      额定值  电压：100V/400V；电流：5A，允许20%的超限（1A可选）

           过 载   电压：2倍额定值（连续）

                   电流：2倍额定值（连续），20倍额定值/1秒

           负 荷   电压：<0.4VA；电流<0.1VA

           开关量输入   数量：3路

输 出      开关量输出   数量： 2路

           输出类型     机械触点

           输出容量     5A/250V AC或30V DC

           模拟量输出   分辨率： 12bit

           范 围        4～20mA  DC

           负载能力     4～20mA    负载电阻：500Ω

           电能脉冲输出  脉冲数  3200/kwh

通 讯      类 型         RS485

           波特率        1200-19200bps

           协 议         MODBUS-RTU

           功 能         读出、写入设置参数

                         读出实际测量值

                         执行操作命令

电 源     85～265V AC，50/60Hz;（100～280V DC）   整机功耗： ≤5W

环 境      运行温度      -25℃～+55℃

           存储温度      -40℃～+85℃

           相对湿度      5%～95%RH (不结露)

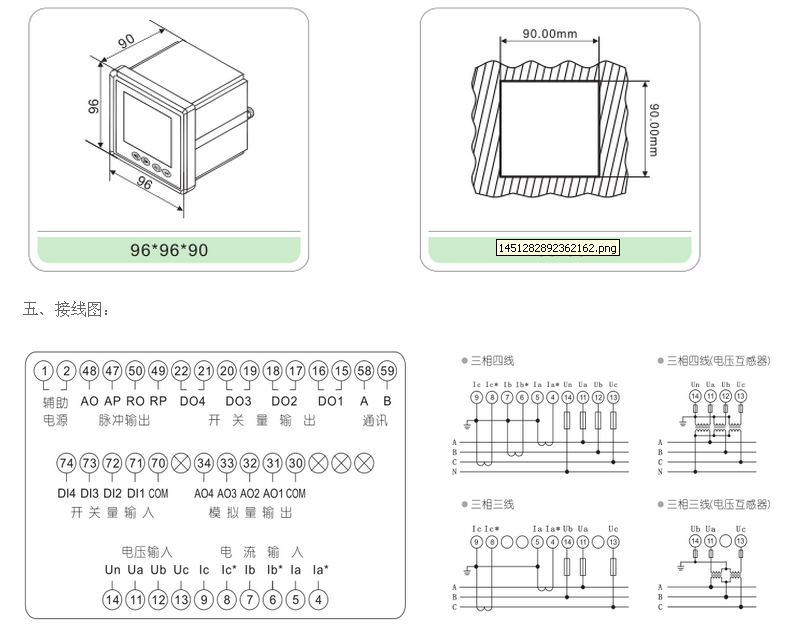

四、开孔尺寸：90*90
