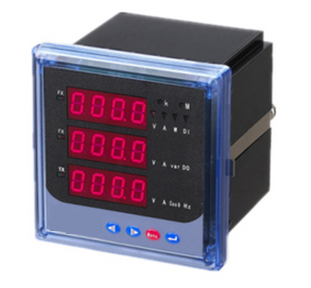

MT-B140S110 三相多功能表

一、产品概述：

    MT-B140S系列三相智能电测表是一种可设置CT和PT变比，具有模拟量变送输出、继电器输出等功能，配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电压、电流、有功功率、无功功率等电参数值。该系列产品以安装简便，操作简洁、准确度高特点，主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。

二、产品特点：

   测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。

   显示：三排LED数码管显示。

   通讯：RS485通讯，MODBUS-RTU协议。

   输入: 3路开关量输入。

   输出: 2路开关量输出、1路模拟量输出。

   扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比。

   功能：四位显示、量程显示任意设定。

   用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。

三、产品类型：

   三相电流表

   三相电压表

   三相电压电流组合表

   三相功率表

   三相电度表

   三相多功能表

四、技术参数：

测 量       参 数       精 度        位 数        范 围

            电 压        0.2%          4         0-9999/kv

            电 流        0.2%          4         0-9999/kv

            有功功率     0.2%          4         -9999-9999/MW

            无功功率     0.2%          4         -9999-9999/MVAR

            视在功率     0.2%          4         0-9999/KVA

            功率因数     0.2%          4         -1.000-0-1.000

            频 率        0.2%          4         45.00-65.00/HZ

            有功电度     1.0%          12        0-9999999999.9/KWH

            无功电度     1.0%          12        0-9999999999.9/KVARH

输 入      额定值  电压：100V/400V；电流：5A，允许20%的超限（1A可选）

            过 载       电压：2倍额定值（连续）

                        电流：2倍额定值（连续），20倍额定值/1秒

            负 荷       电压：<0.4VA；电流<0.1VA

            开关量输入  数量：4路

输 出       开关量输出：

            数 量        2路

            输出类型     机械触点

            输出容量     5A/250V AC或30V DC

            模拟量输出：

            数 量        4路

            分 辨 率     12bit

            范 围        4～20mA  DC

            负载能力     4～20mA    负载电阻：500Ω

通 讯       类 型        RS485

            波特率       1200-19200bps

            协 议        MODBUS-RTU

            功 能        读出、写入设置参数

                         读出实际测量值

                         执行操作命令

环 境       运行温度     -25℃～+55℃

            存储温度     -40℃～+85℃

            相对湿度     5%～95%RH (不结露)

电 源       85～265V AC，50/60Hz;（100～280V DC）   整机功耗： ≤5W

五、开孔尺寸：110*110
