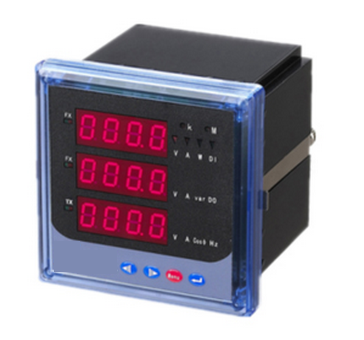

MT-B140S76 三相多功能表

一、产品概述：

    MT-B140S系列三相智能电测表是一种可设置CT和PT变比，具有模拟量变送输出、继电器输出等功能，配备RS485通讯接口的智能系列仪表。可用于测量三相回路中的电压、电流、有功功率、无功功率等电参数值。该系列产品以安装简便，操作简洁、准确度高特点，主要替代了目前用于400V低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。

二、产品特点：

   测量:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。

   显示：三排LED数码管显示。

   通讯：RS485通讯，MODBUS-RTU协议。

   输入: 3路开关量输入。

   输出: 2路开关量输出、1路模拟量输出。

   扩展：可直接从电流、电压互感器输入信号，现场可编程设置输入参数变比。

   功能：四位显示、量程显示任意设定。

   用途：进线、母线以及重要配出回路，适用GCS、GCK、MNS、GGD等柜型。

三、产品类型：

   三相电流表

   三相电压表

   三相电压电流组合表

   三相功率表

   三相电度表

   三相多功能表

四、技术参数：

测 量     参 数      精 度      位 数        范 围

          电 压       0.2%        4        0-9999/kv

          电 流       0.2%        4        0-9999/kv

          有功功率    0.2%        4       -9999-9999/MW

          无功功率    0.2%        4       -9999-9999/MVAR

          视在功率    0.2%        4        0-9999/KVA

          功率因数    0.2%        4       -1.000-0-1.000

          频 率       0.2%        4        45.00-65.00/HZ

          有功电度    1.0%        12      0-9999999999.9/KWH

          无功电度    1.0%        12      0-9999999999.9/KVARH

输 入     额定值   电压：100V/400V；电流：5A，允许20%的超限（1A可选）

          过 载    电压：2倍额定值（连续）

                   电流：2倍额定值（连续），20倍额定值/1秒

          负 荷    电压：<0.4VA；电流<0.1VA

          开关量输入   数量：4路

输 出     开关量输出：

          数 量     2路

          输出类型  机械触点

          输出容量  5A/250V AC或30V DC

          模拟量输出：

          数 量     4路

          分 辨 率  12bit

          范 围     4～20mA  DC

          负载能力  4～20mA    负载电阻：500Ω

通 讯     类 型     RS485

          波特率    1200-19200bps

          协 议     MODBUS-RTU

          功 能     读出、写入设置参数

                    读出实际测量值

                     执行操作命令

环 境     运行温度    -25℃～+55℃

          存储温度    -40℃～+85℃

          相对湿度    5%～95%RH (不结露)

电源   85～265V AC，50/60Hz;（100～280V DC） 整机功耗： ≤5W

五、开孔尺寸：76*76

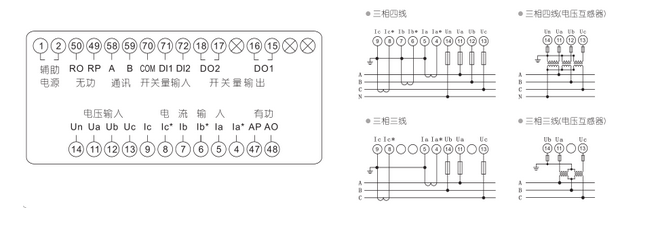

六、接线图：
