一、产品概述：

   MT-DB140S系列单相数显电测表是与互感器、分压器、分流器、电量变送器等配套使用的电量显示仪表，可对电网中的电压、电流等采用数码显示。产品以精度高、隔离性强、性能稳定、安装简便等优点，替代了目前用于400V低压柜中的指针式仪表、变送器等测量装置。

二、产品特点：

测量：单相电压
显示：一排LED数码管显示。
通讯：RS485通讯，MODBUS-RTU协议。
输入：二路开关量输入。
输出：二路开关量输出、一路模拟量输出。
扩展：AC5A以上需配电流互感器，AC500V以上需配电压互感器，现场可编程设置输入参数变比。

三、技术参数：

测 量        参 数        精 度        位 数          范 围

             电 压         0.2%          4          0-9999/KV

             电 流         0.2%          4          0-9999/KA

             有功功率      0.5%          4         -9999-9999/MW

             无功功率      0.5%          4         -9999-9999/Mar

             实在功率      0.5%          4          0-9999/KVA

             功率因数      0.5%          4         -1.000-0-1.000

             功 率         0.5%          4         45.00-65.00/HZ

输 入      额定值  电压：100V/400V；电流：5A，允许20%的超限（1A可选）            过  载  电压：2倍额定值（连续）

                   电流：2倍额定值（连续），20倍额定值/1秒

           负  荷  电压：<0.4VA；电流<0.1VA

           开关量输入   数量：2路

输 出   开关量输出：数量 2路 输出类型 机械触点 输出容量 5A/250V AC或30V DC

        模拟量输出：数量 1路 分辨率： 12bit 范围： 4～20mA  DC 负载能力： 4～20mA  负载电阻：500Ω

环 境   运行温度：-25℃～+55℃  存储温度：-40℃～+85℃  相对湿度： 5%～95%RH (不结露)

电 源    AC/DC 220V，50/60HZ； 整机功耗：≤5W

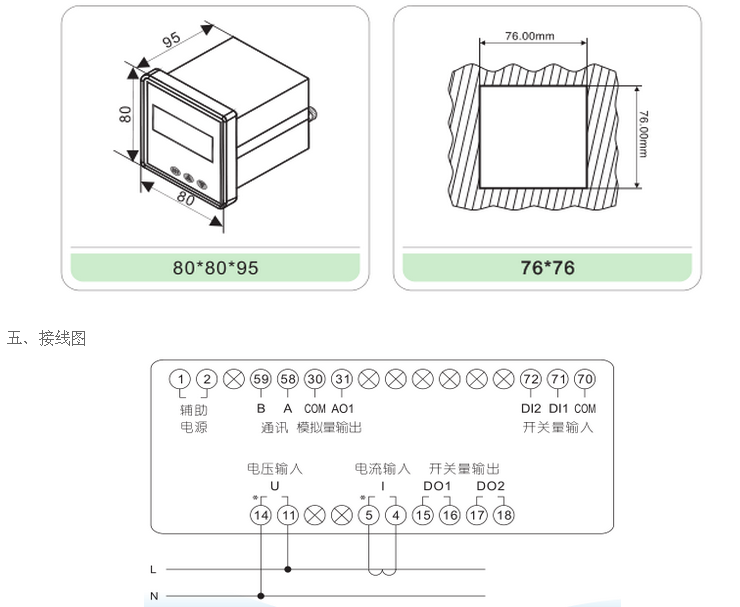

四、开孔尺寸：  76*76
