MT-Z 单相变送器

2017-03-05 19:091617

信息概况

一、产品概述：

MT系列电量变送器采用国际技术与生产工艺,能准确测量电网中的各类电量参数(如电流、电压、功率、频率、功率因数等信号）并将其转换为隔离输出的直流电流、直流电压模拟信号，送至A/D、PLC、DCS、二次仪表等装置。广泛应用于电气、冶金、化工、铁路、通信等自动化监控领域。

二、技术参数：

额定值输入：

电压：0~100V/0~220V/0~380V（或用户自定）

电流：0~1A/0~5A/0~10A（或用户自定）

频率：45~55Hz/55~65Hz/45~65Hz(或用户自定)

温度：-10~100℃/0~50℃/0~100℃（或用户自定）

类别：24V DC/48VDC/220V AC（或用户自定）

过载输入：

电压：2倍连续电流：2倍连续，20倍/1秒

频率范围：50Hz±3Hz 或60Hz±3Hz

绝缘电阻：≥100MΩ，500V DC

高频干扰：≤0.2%RO.,1KV

冲击电压：5KV(峰值），1.2/50μS

输出：

输出类型：0~20mA/4~20mA/0~5V/1~10V（或用户自定）输出负载影响: ≤0.05%RO.

输出负载：电流≤500Ω；电压≥2KΩ

响应时间： ≤350ms

电源：

整机功耗 ≤5W 电源变动范围 ≤10% 电源变动影响 ≤0.1%

环境：

电磁干扰影响 ≤0.2%RO.,400A/米

工作环境：

温度：-25℃~+55℃；湿度：5%~90%RH

贮藏环境：

温度：-40℃~+70℃；湿度：5%~95%R

三、产品规格：

MTAA-Z：单相交流电流变送器

MTAV-Z：单相交流电压变送器

MTTR-Z：温度变送器

MTDA-Z：直流电流变送器

MTDV-Z：直流电压变送器

MTDD-Z：标准信号隔离端子

四、安装方式：导轨安装

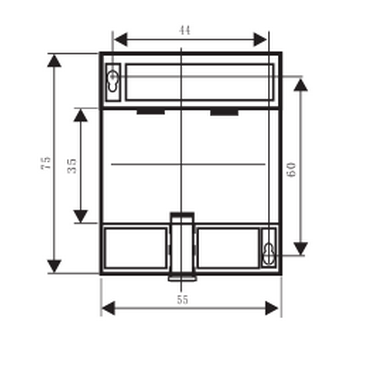

五、尺寸图：
