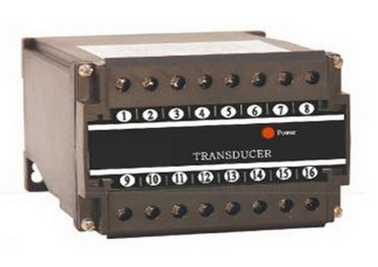

MT-D 电量变送器

一、产品概述：

    MT系列电量变送器采用国际技术与生产工艺,能准确测量电网中的各类电量参数(如电流、电压、功率、频率、功率因数等信号）并将其转换为隔离输出的直流电流、直流电压模拟信号，送至A/D、PLC、DCS、二次仪表等装置。
    广泛应用于电气、冶金、化工、铁路、通信等自动化监控领域。

二、技术参数：

输入额定值   电 压：0~100V/0~220V/0~380V（或用户自定）

             电 流：0~1A/0~5A/0~10A（或用户自定）

             输 出：0~20mA/4~20mA/0~5V/1~5V/0~10V（或用户自定）

             输出负载影响：≤0.05%RO.

输出负载     电流≤500Ω；电压≥2KΩ

             响应时间：≤350ms

             频 率：45~55Hz/55~65Hz/45~65Hz(或用户自定)                            温 度：-10~100℃/0~50℃/0~100℃（或用户自定）

             整机功耗： ≤5W

             电源变动范围： ≤10%

             电源变动影响： ≤0.1%RO.

过载输入     电压：2倍连续

             电流：2倍连续，20倍/1秒

             频率范围：50Hz±3Hz 或60Hz±3Hz

电磁干扰影响：≤0.2%RO.,400A/米；绝缘电阻： ≥100MΩ，500V DC；高频干扰： ≤0.2%RO.,1KV；

冲击电压：   5KV(峰值），1.2/50μS

工作环境：   温度：-25℃~+55℃；

             湿度：5%~90%RH；

贮藏环境     温度：-40℃~+70℃；

             湿度：5%~95%RH；

供电电源     类别：24V DC/48VDC/220V AC（或用户自定）

三、产品规格：

MTAA-D：三相交流电流变送器

MTAV3/4-D ：三相交流电压变送器

MTAP-D：单相有功功率变送器

MTAP3/4-D ：三相有功功率变送器

MTAPQ-D：单相有功无功组合变送器

MTACOS-D：单相功率因数变送器

MTWH-D：单相有功电度变送器

MTWH3/4-D：三相有功电度变送器

MTAF-D：频率变送器

MTAFA3/4-D ：负序电流变送器

MTAQ-D ：  单相无功功率变送器

MTAQ3/4-D：三相无功功率变送器

MTAPQ3/4-D ：三相有功无功功率组合变送器

MTACOS3/4-D：三相功率因数变送器

MTQH-D：  单相无功电度变送器

MTQH3/4-D：三相无功电度变送器

MTDDS-D：标准信号隔离端子（双输出）

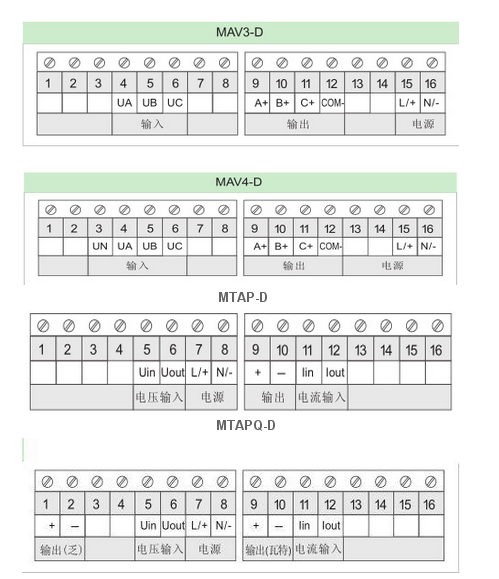

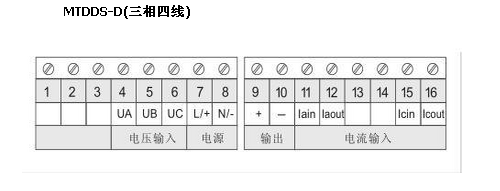

四、接线图：
