T3型电量变送器MAA-T3,MDA-T3,MDA-T3,MDV-T2,MAAK-T3,MDAK-T3

一、产品概述：

   T型电量变送器采用国际技术与生产工艺，内部采用进口元器件，测量精度高，性能稳定。 广泛应用于电力、通信、化工、铁路等电力网络中电信号的检测、隔离和转换。

二、产品特点：

    测控一体化、体积小、反应快具有瞬态干扰抑制功能，防止误动作集成化程度高，结构简单，免于定期校验多种界限类型任选可35mm导轨安装或螺栓安装。

三、产品规格：

MAA-T3：单相交流电流变送器

MDA-T3：单相直流电流变送器

MDA-T3：交直流通用变送器/传感器

MDV-T2：单相直流电压变送器

MAAK-T3：交流电流开关量变送器

MDAK-T3：直流电流开关量变送器

四、技术参数：

输入 动作误差：±2% 频率：25HZ-5KHZ 回差：≤20%  界限值选择范围：输入量程的5%-95% ，过载输入：电流 2倍连续，20倍1秒，电压 2倍连续； 隔离耐压：2.5KV AC，漏电流0.5mA,1分钟。

输出  响应时间：交流 继电器触点输出150ms ,集电极开路门输出100ms； 直流 继电器触点输出30ms  集电极开路门输出10ms； 输出负载 继电器触点输出 AC:220V/5A,集电极开路门输出DC：40V/40mA； 输出负载影响：≤0.05%RO

电源 电源选型：12V DC/24V DC/±12VDC ; 整机功耗：≤0.5W ； 电源变动范围：≤10% ；电源变动影响：≤0.1%RO

环境 工作环境：温度 -10℃-+50℃  湿度 10%-90%RH；贮藏条件：温度 -40℃-+70℃  湿度 10%-95%RH；

五、安装方式：导轨安装

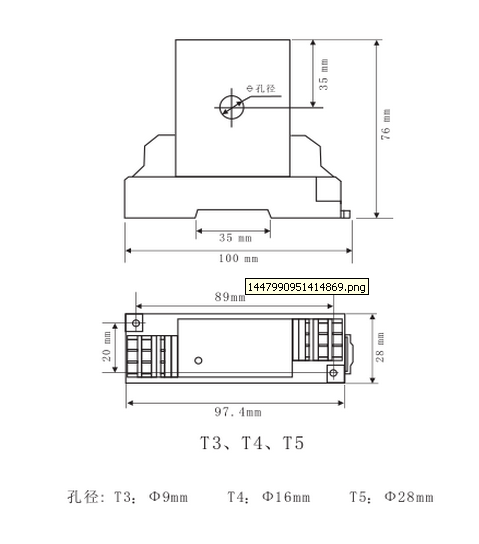

六、安装尺寸：
