MT-IS-P11 隔离配电器

一、产品概述：

• 1入1出。
• 给二线制变送器提供配电电源。
• 变送器电流信号4~20mA隔离传输。
• 直流电源供电方式，带有LED电源指示灯。
• 拨插式接线端子,可以带电拨插。
• 35mm标准DIN导轨卡式安装。

二、产品特点：

● 内部电路全部功能模块化。
● 仪表外形卡装式结构，耐燃性材质机壳，厚度为12.5mm，可密集安装，组合、拆卸方便。
● 拨插式接线端子,可以带电拨插。
● 功能：给现场仪表配电；信号隔离传输；信号转换；信号多路分配；报警设定。
● 通道数：单通道；双通道；一入二出；一入三出。
● 供电方式：独立的直流电源供电；二线制供电。
● 匹配信号及现场仪表：
• 开关、接近开关输入
• 驱动现场阀门、指示灯等现场设备的电源输出
• 二线制、三线制变送器电流输入
• 直流电流/电压信号输入、输出

三、技术参数：

   给二线制变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离、抗干扰抑制等处理后。向控制系统或其他单元组合仪表输出直流电流或电压信号。该隔离配电器采用直流电源供电，供电电源—输入—输出之间相互隔离。
● 供电电源
供电电压范围：15~30VDC
常规额定电压：24VDC
电流消耗（24VDC供电时）：<60mA(1入2出)
● 输 入
输入信号:变送器直流电流信号4~20mA
输入阻抗：50Ω
给变送器的配电电压：≥16V(供电电源≥22VDC)
输入电流限制：约24mA
● 输 出
输出电流：4~20mA；0~20mA；0~10mA；其它指定电流电流输出允许负载0~750Ω
输出电压：1~5V；0~5V；0~10V；其它指定电压
电压输出阻抗：≤500Ω
输出纹波：<10mVp-p
● 综合技术参数
标准精度:±0.1％
温度漂移:±0.015％/℃
响应时间:<10ms(0~90％)
隔离能力:输入—输出—电源之间2.5KV，1min，50Hz
绝缘电阻：输入—输出—电源之间≥100MΩ/500VDC阻燃ABS+PC
防护等级：IP20
工作环境温度： -20~+60℃
储存环境温度： -40～＋80℃
环境温度范围：5~95%RH(无冷凝)

机壳材质：

外形尺寸：W12.5×H108×D116(mm)
整机重量：约95g~110g
防浪涌参数：持续工作电压Uc=30V。(/P产品所有)标称放电电流In=15KA

四、产品应用：

配合DCS/PLC等控制系统或其它单元组合仪表应用。
• 连接至控制系统：各款DCS/PLC的AI卡，接收电流或电压信号。
• 适合于连接的现场设备：二线制变送器。
• 安装与端子接线：35mm的标准DIN导轨卡式安装；接线电缆采用截面为0.5~ 2.5mm的单芯或者多芯电缆，一字槽圆柱头M3螺丝拧紧连接。

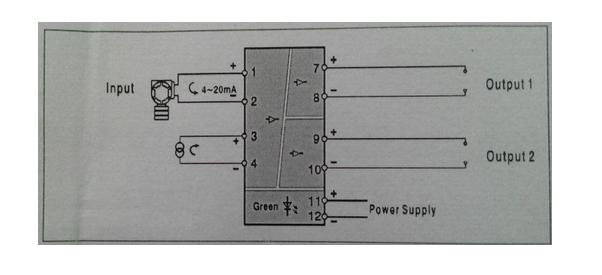

五、产品接线图：
