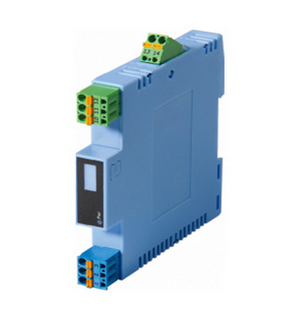

MT-6041 隔离信号变送器

一、特性：

       给变送器提供配电电压变送器4-20MA信号隔离传送可选择4-20MA或1-5V 信号输出，或其它所需的直流信号模块化表芯设计，无需零点和满度调节带有工作电源指示灯单通道，一入一出。即插即拔式接线端子，DIN导轨卡式安装。

二、描述：

       MT-6041隔离信号变送器是向现场的变送器提供隔离的电源电压，并将变送器产生的4-20MA信号隔离转换成所需的直流信号，输出至控制系统或其它单元组合仪表。本隔离变送器需要独立供电，供电电源一输入一输出之间电磁隔离。

三、技术规格：

工作电源：电源接线,独立的接线端子13-，14+，可带电插拔；电源电压,15-30vDC;电流损耗，24VDC时，＜45ma;电源指示，通电LED灯亮，绿色。

输入：输入通道，端子1、2、3接线（参见端子接线图）；变送器信号输入，4-20ma;驱动变送器的配电电压，≥16V（工作电源电压≥22V）；电流限制，24ma;输入阻抗，内置输入取样电阻50Ω。

输出：输出通道，端子10、11、12接线（参见端子接线图）；输出电流，4-20ma，0-20ma,或指定电流量程；电流输出时允许负载：0-350Ω（4-20ma，0-20ma）；输出电压，0-5V，0-10V，或指定电压量程。电压输出阻抗，内置输出电阻＜500Ω；波纹（Vp-p）。

四、性能指标：

标准精度：±0.1%；温度漂移：±0.015%/℃；响应时间：≤1s(0-90%);稳定时间：≤3s;通道隔离：输入-输出-电源之间隔离；绝缘电阻：≥100MΩ/500V DC(AC)；隔离能力：1500VAC/1分钟 50HZ;电磁兼容性：符合 IEC 61000，EN61000相关抗电磁标准。

五、环境参数：

工作温度：0-+60℃；储存温度：-20-+80℃；环境温度：5-+95%RH（无冷凝）

六、安装方式及外形尺寸：

安装方式：导轨安装；外形尺寸：W16*H116*D110
