CT保护器 MT-CT140-1 电流互感器过电压保护器

一、产品概述：

    电流互感器（CT）在电力系统中，广泛应用于一次的测量与控制。正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运动中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压，这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用电流互感器过电压保护器就能够有效防止因电流互感器二次侧开路引起的事故。

二、应用：

    主要用于各种CT二次侧的异常过电压保护。保护器并联于二次绕组两端，正常运行时漏电极小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新进入正常运行状态。CT保护器用CT二次侧的差动绕组、过流绕组、母线保护绕组、备用绕组等。

三、技术参数：

    正常漏电流 ：≤0.1mA

    导通电压 ：150V AC±10%

    导通时间 ：50ms≤TS≤250ms

    报警继电器触点容量 ：250V AC ，5A

    保护继电器熔点容量 ：250V AC ，5A

    保护电流 ：≥5A

    复位方式 ：按压“复位”按钮自动复位

    抗震性能 ：5-55-5HZ  10min  抗干扰：4.4KV/M

    工频耐压 ：2KV AC ,漏电流0.5mA ,1分钟

    安全性能 ：符合IEC834-1标准规定

    安装方式 ：导轨安装，螺栓固定

    工作环境 ：温度  -10℃-+70℃

    湿度  ≤95%，无腐蚀气体

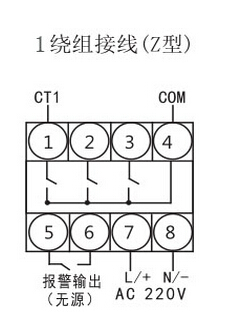

四、接线图：
