干变、干式变压器温度控制仪 MT-G140B

一、产品概述：

    MT-G140B型干式变压器智能温控仪是保证干式变压器安全运行的控制装置。该装置度高，误差小，抗干扰能力强，寿命长，可长期稳定、可靠地工作在高温高湿等恶劣环境下工作。它以先进的单片机为控制核心，采用高性能温度传感器，高分辨率的模数转换芯片，结合先进的数据存储技术，具备掉电数据保护功能；采用看门狗技术防止单片机进入死循环，控制输出采用先给端口寄存器赋值后输出并对输出端口进行实时监测的编程技术，使控制输出更加可靠稳定；采用一系列EMI器件进行电磁干扰防范措施，使产品的各项性能迈上一个新台阶。

二、产品特点

1、 MT-G140B型干式变压器智能温控仪对三相绕阻温度实时监测巡回显示。

2、可实现冷却风机启停的自动控制或手动控制（可随意切换）。

3、可实现面板设定开启风机温度，关闭风机温度，超温报警温度，超温跳闸温度，定时开风机时间。

4、可实现风机启停信号显示输出；超温报警信号显示输出；超温跳闸信号显示输出；传感器开路及短路报警与输出。

5、该装置可对A、B、C三相绕阻温度实现三路独立的4～20mA模拟量输出。

6、该装置具有RS485通讯输出接口。

7、可实现输出功能检测及整机测量精度检测。

8、该装置的黑匣子功能可保存停电前的全部监测参数，以备查询

三、性能指标

该装置按JB/T7631--94《变压器用电阻温度计》标准设计。

1、测量范围： 0.0～200.0°C

2、测量精度：±3℃（选用B级PT100）

3、分辨力： 0.1℃

4、使用条件： 环境温度：－20°C～+55°C  相对湿度＜95％RH

5、工作电源：220V AC±10%  50Hz

6、功耗： 5VA

7、抗干扰性能：对共模250V（AC，50HZ）或串模200mV（AC，50HZ）干扰电压，显示值变化小于基本误差值

8、报警功能：输入超量程自检报警

9、故障报警输出：传感器开路及短路报警，继电器触点输出（触点容量5A/250VAC）

10、风机控制输出：继电器触点输出（触点容量16A/250VAC）

11、超温报警输出：继电器触点输出（触点容量5A/250VAC）

跳闸报警输出：继电器触点输出（触点容量5A/250VAC）

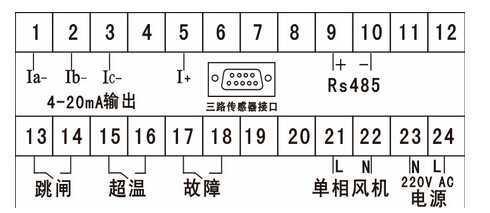

四、产品接线图：

       注：此产品可带1路单相风机21、22为继电器控点（有源），其它13～18为无源节点。

五、产品尺寸：
