MT-G140A 干式变压器智能温控仪

一、产品概述：

    本仪表可对三路温度进行实时测量控制，并采用三排数码管显示，各项参数一目了然，有效地避免了循环显示不便观察、比较的弊病。可通过按键方便地对各项参数进行设定，（设定好的参数具有掉电保护功能）可用于不同场合。同时，实时测量的温度可通过485总线上传至上位机，上位机也可以修改温控箱的各项设置参数。本仪表还可记录变压器掉电时刻三线包绕组的温度。（低于80℃不刷新原记录）

二、技术指标：

     测温范围：         0～200℃

     测温精度：         ±1℃（选用B级PT100）

     分 辨 率：         0.1℃

     工作电压：         AC220 V±10%   50Hz

     功    耗：         5VA

     传 感 器：         三只PT100铂热电阻

     继电器触电容量：   220V/5A AC

     仪表重量：         ≤3Kg

     仪表体积：         260×196×95 （L×W×H）

     安装开孔尺寸：     234*178

三、产品功能说明：

  1．能够显示三相线包的实时温度值。

  2．可以根据设定的开风机温度和关风机温度自动控制风机的开启和关闭。当三相线包温度中的 一相温度超过开风机的设定温度或在手动开启时，风机开启，同时面板上（风机）指示灯变亮，手动开启时（手动指示灯同时亮）。

  3．具有超温报警功能，当三相线包温度中的 一相温度超过超温设定值，（超温）灯亮，蜂鸣报警，同时相对应的数码管会闪烁显示。并通过电源板“超温”输出端输出一个开关信号给远距离的控制箱控制声光报警。

  4．具有自动跳闸功能，当三相线包温度中的 一相温度超过跳闸设定值，（跳闸）灯亮，蜂鸣报警，同时通过电源板“跳闸”输出端输出一个开关信号给远距离的控制箱，切断电源，保护变压器。

  5．任何一相传感器故障时，蜂鸣报警，同时相对应的参数会闪烁显示。并通过电源板“故障”输出端输出一个开关信号给远距离的控制箱控制声光报警。

  5.1通过各相温度显示区显示闪烁代码不同区分传感器短路或断路故障：“H” 断路，“L”短路。

  5.2传感器一相或两相故障时，只根据好的传感器温度信号控制风机，三路传感器同时故障时立即打开风机。

  6.可在面板上设定开启风机温度，关闭风机温度，超温报警温度，超温跳闸温度，定时开风机时间及本机通讯地址。（以上数据均具有掉电保存功能）。

  7.具有手动控制功能，可手动开关风机。

  8.具有定时开风机功能，定时范围0～255分钟（0表示取消），定时时间到达后，风机自动运行一分钟后停止。

  9.本温控器能将断电时三相温度掉电保存，以备查询（断电前温度低于80℃，不刷新原记录）。

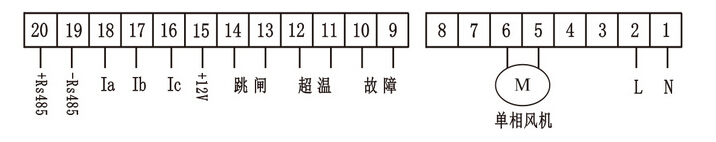

四、产品接线图：

注：产品带有485通讯输出（端子19，20）标准的MODBUS，同时带有3路4～20mA模拟量输出(Ia、Ib、Ic，端子18，17，16）这2项功能为可选功能，单相风机的接线图如上图所示。

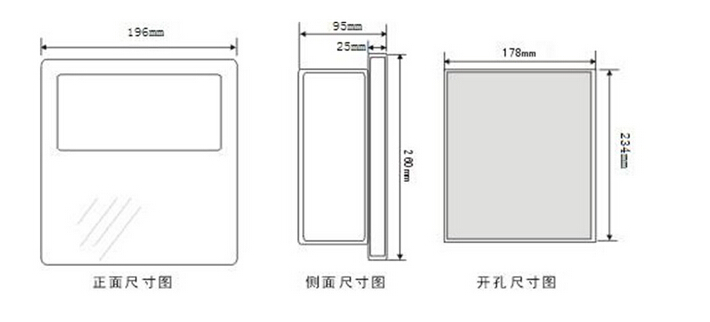

五、产品尺寸图：外形尺寸：260×196×95；开孔尺寸：234×178
