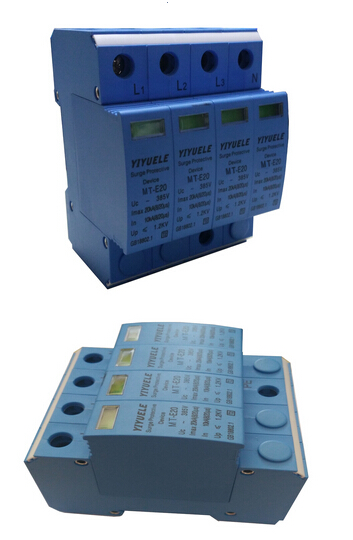

MT-E20电涌保护器（国标）

一、产品概述：

    MT-E20电涌保护器（以下简称E20）适用于设备末端保护，终端配电箱及内部信息前端，低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬时过的电压的电涌进行保护，依据IEC61643-I:1998-02标准的等Ⅲ级电涌保护器D类电涌保护器。

    E20具有共模（MC）和差模（MD）的保护方式。

    E20符合GB18802.1/IEC61643-1。

二、产品结构：

   E20为一端口，防触电保护，户内式固定安装，电压限制型。

   E20内置脱离器，当E20因过热，击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，E20正常工作显示绿色，失效脱离后显示红色。

   IP+N,2P+N,3P+N的由1P、2P、3P的E20+NPE零地保护模块组成，应用于TN-S、TN-C-S等供电系统。

三、产品参数及原理图：

1.1.主要参数：

1.2.原理图：

四、安装方式：

  安装在LPZ1或LPZ2与LPZ3区交界处，采用35mm的标准导轨安装，连接铜制多股导线为2.5-16mm²。

MT-E20每级必须设置保护--使用熔断器或小型断路器。

适用于住户配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。

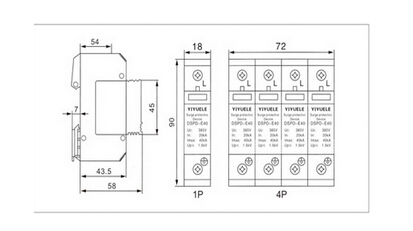

五、产品尺寸：
