MT-ZB2000 综保、综合型微机保护装置

一、特 点：

   MT-ZB2000综合型微机保护适用于35KV及以下电压等级不接地系统，电阻接地系统或经消弧线圈接地系统中。可作为线路的进线保护和出线保护或厂（站）用变压器的综合保护。可安装于环网柜，中置柜或箱变中。

二、功能配置：

1）无时限过流保护（速断）

2）两段式定时限过流保护（过流I段，过流II段）

3）过负荷告警

4）反时限过负荷保护

5）零序过流保护

6）过压保护

7）失压保护

8)零序过压保护

9)反时限零序过流保护

10)定时限过负荷保护

11)PT断线监视

12)控制回路断线监视

13)非电量保护

14)控制回路带交直流通用的防跳功能

三、测控功能：

1）12路遥信开入采集、装置遥信变位、事故遥信。

2）断路器遥控分合及信号节点出口。

3）IA、IB、IC、UA、UB、UC、UAB、UBC、UCA、UO、IO、P、Q、F、COSφ等模拟量。保护装置中实时数据显示部分，用户可以根据实际需要在定值参数中自行设置显示一次值或二次值。

4）保护事件顺序记录（SOE）等。

四、技术指标：

1. 速断，定时限过流，过负荷告警，反时限过负荷。

   电流定值：0.1In-20In            时间定值：0S-60S

   定值误差：＜3%                  时间误差：不超过35ms

2. 零序过流

   电流定值：0.1In-1.2In           时间定值：0S-60S

   定值误差：＜3%                  时间误差：不超过35ms

3. 过压保护、失压保护、零序过压保护

   电压定值：0.5V-120V             时间定值：0S-60S

   定值误差：＜5%                  时间误差：不超过35ms

4. 反时限零序过流保护

   电流定值：0.1In-1.2In           时间定值：0S-60S

   定值误差：＜3%                  时间误差：不超过35ms

5. 交流额定电流：5A或1A(订货时注明)

      电流测量精度：0.5级

   交流额定电压：57.7V或100V(订货时注明)

      电压测量精度：0.5级

   工作频率：50HZ

   保护动作出口时间：1.5倍定值保护动作时间不大于35ms

   工作电源：AC/DC85-265V

   开出节点：持续接通220V,5A电流（纯阻性负载）

   开入电源：内部24V或外部DC220V(订货时注明)

五：产品功能：

1、测控功能

• 遥测量：电压、电流、有功功率、无功功率、功率因数、电网频率等，可通过设置显示一次值或二次值。

• 遥信量：装置有10路遥信开入量。

• 事件记录：装置可记录64个包括开入量变位、装置自检、保护动作等事件、掉电不丢失。

• 遥控：装置可通过远程后台进行遥控分合闸及保护定值远方召唤和修改。

2、保护功能

•  无时限过流保护

•  两段式定时限过流保护        PT断线监视

•  过负荷保护                  过压保护

•  反时限过负荷保护            失压保护

•  零序过流保护                控制回路断线

•  零序过压保护            非电量保护（重瓦斯跳闸、超温跳闸、高温告警）

3、通信功能

•   可选择经磁隔离的高速标准RS485接口或经磁隔离的高速标准CAN2.0B接口（两者二选一，订货时说明）。

•   RS485接口通信规约为IEC60870-103通信协议。

•   CAN2.0B接口通信规约为IEC60870-104协议。

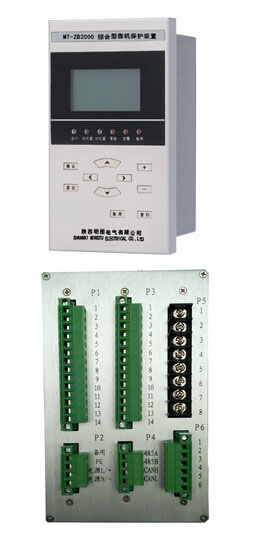

四、产品端子定义图：
