LR4000D,LR40002DF0,LR40002DF1,LR40002DF2压力记录仪
产品简介
SIN-R4000D系列无纸记录仪是一种高速高性能微处理器和5.6英寸单色液晶显示屏，对现场各种温度、压力、流量、电量等信号实现监测、控制和记录功能。
SIN-R4000D系列无纸记录仪可自由组态输入标准电流、标准电压、热电偶、热电阻、频率等信号，可实现为传感器配电和继电器报警输出，并且可通过U盘或通讯方式与上位机进行数据交换。无纸记录仪本身具有实时数据显示画面、曲线显示画面以及棒图数据显示画面，同时，可以与微型打印机相连接，实现现场打印功能，与声光报警器连接，实现现场声光报警功能。
产品应用
SIN-R4000D系列无纸记录仪为万能信号输入，能够记录温度、温湿度、电流、电压、压力、流量、液位等现场所有信号。SIN-R4000D系列无纸记录仪目前主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场，是替代传统记录仪的新一代经济实用型无纸记录仪。
记录仪与现场仪表的配合使用：
1． 配流量计，实现测量和记录现场的流量信号。
2． 配压力变送器，实现测量和记录现场的压力信号。
3． 配温度传感器，实现测量和记录现场的温度信号。
4． 配电量变送器，实现测量和记录现场的电量信号。
5． 配液位变送器，实现测量和记录现场的液位信号。
6． 配温湿度变送器，实现测量和记录现场的温湿度信号。
技术参数
|
通 道 数
|
1~16路可选
|
|
输入信号
|
Ⅱ型标准信号：(0~10)mA、(0~5)V、0–20mV、0–100mV。
Ⅲ型标准信号：(4~20)mA、(1~5)V。
热电偶：B、E、J、K、S、T、R、N 、F1、F2、WRE。
热电阻：Pt100、Cu50、BA1、BA2。
|
|
精 度
|
±0.2%FS
|
|
输入阻抗
|
标准电流信号输入为250Ω。
其它信号输入为大于20MΩ。
|
|
隔 离
|
通道和地之间隔离电压大于500VAC，全隔离型，通道和通道之间隔离电压大于250VAC。
|
|
供 电
|
交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：30VA；
|
|
报警输出
|
250VAC，3A继电器常开触点
|
|
绝缘强度
|
电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟；
电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。
|
|
看 门 狗
|
集成WATCHDOG芯片，保证主机长期安全可靠运行。
|
|
实时时钟
|
采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月。
|
|
掉电保护
|
所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失。
|
|
通讯接口
|
提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485串行总线与主机隔离
|
|
采样周期
|
1秒，即1秒对各通道采样1次
|
|
记 录
|
1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可设置
|
|
显 示
|
3英寸液晶显示屏
|
|
尺 寸
|
外型尺寸 144mm×144mm×220mm 开孔尺寸 138+1mm×138+1mm
|

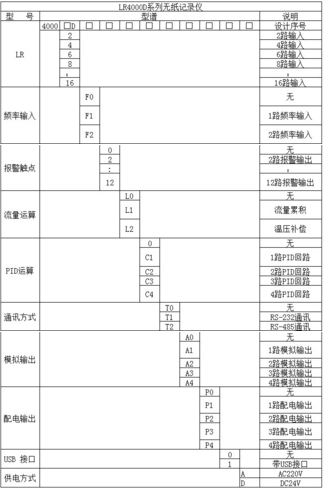

品牌选型
LR40004DF0,LR40004DF1,LR40004DF2，LR40006DF0,LR40006DF1,LR40006DF2
LR40008DF0,LR40008DF1,LR40008DF2，LR400010DF0,LR400010DF1,LR400010DF2
LR400012DF0,LR400012DF1,LR400012DF2,LR400016DF1,LR400016DF2
