WHA-16DE智能直流电能表专为光伏系统、移动电信基站、直流屏等的电力监控而设计，它可以同时测量直流电路上的电流、电压、功率、电能。它们可选配RS485/RS232通信接口，通过标准的Modbus-RTU协议，可与各种组态系统兼容，从而把前端采集到的直流电参量实时传送给系统数据中心。

WHA-16DE智能直流电能表是一款集数据采集和控制功能于一身的，具备数据分析和传输功能的高性能数字智能电力仪表；可以代替传统直流系统中的直流电流表、直流电压表、直流电能表、继电器、变送器等。

WHA-16DE直流电能表的应用领域

■ 太阳能光伏发电系统

■ 通信机房配电

■ 直流电能能源管理系统

■ 工业直流控制系统

■ 冶金工业、电镀工业、电解工业

■ 风力发电系统

■ 直流励磁系统

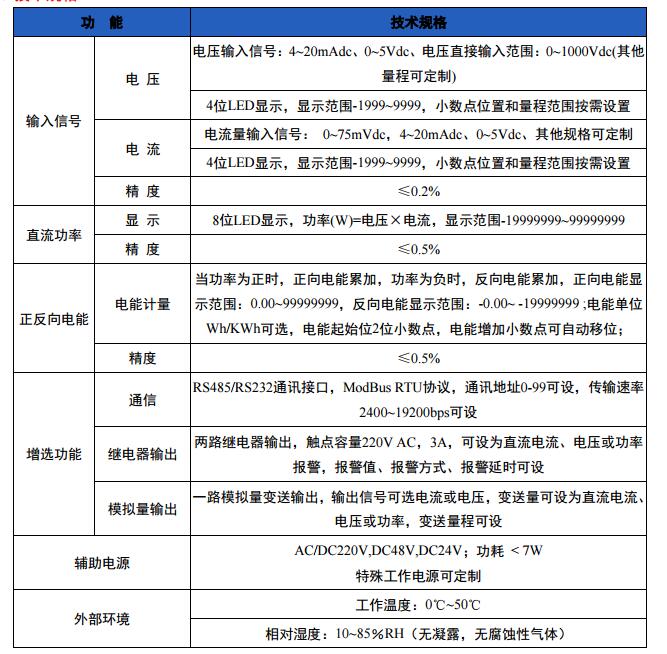

WHA-16DE直流电能表的功能介绍

■  测量并显示直流电流、电压、功率、正反向电能，双排两组数码管显示，小数点位置和量程范围按需设置；

■  可增选RS485或RS232接口，Modbus-RTU通讯协议，设备地址、波特率、校验位可通过前面板按键任意设置；

■  分流器电流值可设置，WHA-16DE可用于不同电流等级的直流系统；

■  辅助电源可选配DC12V,DC24,DC48或AC/DC220V；

■  可增选两组继电器报警输出和一路模拟量变送輸出，报警及变送参数可设置；

■  8位电能累计显示；

■  体积轻巧 外型美观 安裝方便 抗干扰能力强。

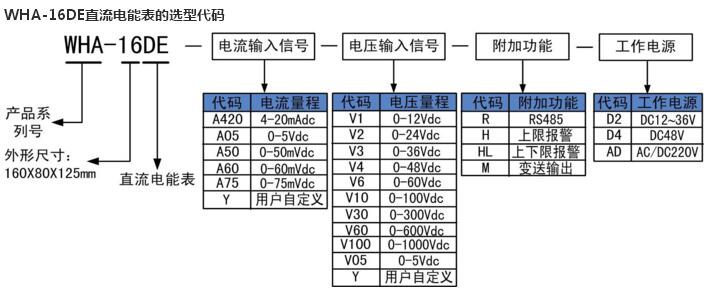

常用选型实例

型号：WHA-16DE-A75-V10-R-AD

输入：0~100Adc/0~75mVdc，0-100Vdc

显示：0.00~99999999KWh

输出：RS485

工作电源：AC/DC85~265V

描述：此产品为0~100Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入，0-100Vdc直流电压信号直接输入，8位LED切换显示实时功率和正反向电能值，4位LED切换显示实时电流值和电压值，RS485通讯输出，Modbus-RTU协议;辅助电源为AC/DC85~265V。

WHA-16DE-A420-V1,WHA-16DE-A420-V2,WHA-16DE-A420-V3,WHA-16DE-A420-V4,WHA-16DE-A420-V6,WHA-16DE-A420-V10,WHA-16DE-A420-V30,WHA-16DE-A420-V60,WHA-16DE-A420-V100,WHA-16DE-A420-V05,WHA-16DE-A420-Y,
WHA-16DE-A05-V1,WHA-16DE-A05-V2,WHA-16DE-A05-V3,WHA-16DE-A05-V4,WHA-16DE-A05-V6,WHA-16DE-A05-V10,WHA-16DE-A05-V30,WHA-16DE-A05-V60,WHA-16DE-A05-V100,WHA-16DE-A05-V05,WHA-16DE-A05-Y,
WHA-16DE-A50-V1,WHA-16DE-A50-V2,WHA-16DE-A50-V3,WHA-16DE-A50-V4,WHA-16DE-A50-V6,WHA-16DE-A50-V10,WHA-16DE-A50-V30,WHA-16DE-A50-V60,WHA-16DE-A50-V100,WHA-16DE-A50-V05,WHA-16DE-A50-Y,
WHA-16DE-A60-V1,WHA-16DE-A60-V2,WHA-16DE-A60-V3,WHA-16DE-A60-V4,WHA-16DE-A60-V6,WHA-16DE-A60-V10,WHA-16DE-A60-V30,WHA-16DE-A60-V60,WHA-16DE-A60-V100,WHA-16DE-A60-V05,WHA-16DE-A60-Y,
WHA-16DE-A75-V1,WHA-16DE-A75-V2,WHA-16DE-A75-V3,WHA-16DE-A75-V4,WHA-16DE-A75-V6,WHA-16DE-A75-V10,WHA-16DE-A75-V30,WHA-16DE-A75-V60,WHA-16DE-A75-V100,WHA-16DE-A75-V05,WHA-16DE-A75-Y,
WHA-16DE-Y-V1,WHA-16DE-Y-V2,WHA-16DE-Y-V3,WHA-16DE-Y-V4,WHA-16DE-Y-V6,WHA-16DE-Y-V10,WHA-16DE-Y-V30,WHA-16DE-Y-V60,WHA-16DE-Y-V100,WHA-16DE-Y-V05,WHA-16DE-Y-Y,
