产品简介

LR200C系列无纸记录仪是一种高速高性能微处理器和3英寸单色液晶显示分辨率320*200，对现场各种温度、压力、流量、电量等信号实现监测、控制和记录功能。LR200C系列无纸记录仪可自由组态输入标准电流、标准电压、热电偶、热电阻、频率等信号，可实现为传感器配电和继电器报警输出，并且可通过U盘或通讯方式与上位机进行数据交换。无纸记录仪本身具有实时数据显示画面、曲线显示画面以及棒图数据显示画面，同时，可以与微型打印机相连接，实现现场打印功能，与声光报警器连接，实现现场声光报警功能。

技术参数

通 道 数：1~4路可选

 输入信号：Ⅱ型标准信号：(0~10)mA、(0~5)V、0–20mV、0–100mV；

            Ⅲ型标准信号：(4~20)mA、(1~5)V；

            热电偶：B、E、J、K、S、T、R、N 、F1、F2、WRE；

            热电阻：Pt100、Cu50、BA1、BA2。

 精    度：±0.2%FS

 输入阻抗：标准电流信号输入为250Ω；

            其它信号输入为大于20MΩ。

 隔    离：通道和地之间隔离电压大于500VAC，全隔离型，各通道之间隔离电压大于250VAC。

 供    电：交流供电电压：(100~240)VAC；频率：(47~63)Hz；最大功耗：30VA。

 报警输出：250VAC，3A继电器常开触点。

 绝缘强度：电源对地绝缘强度大于1500 VAC，漏电流10mA，1分钟。

            电源对外壳绝缘强度大于1500 VAC，漏电流10mA，1分钟。

 看 门 狗：集成WATCHDOG芯片，保证主机长期安全可靠运行。

 实时时钟：采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月。
 掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因

            掉电而丢失。

 通讯接口：提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485 串行

            总线与主机隔离。

 采样周期：1秒，即1秒对各通道采样1次。

 记    录：1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可设置。

 显    示：3英寸液晶显示屏。

 尺    寸：外型尺寸 160mm×80mm    开孔尺寸 152+1mm×76+1mm。

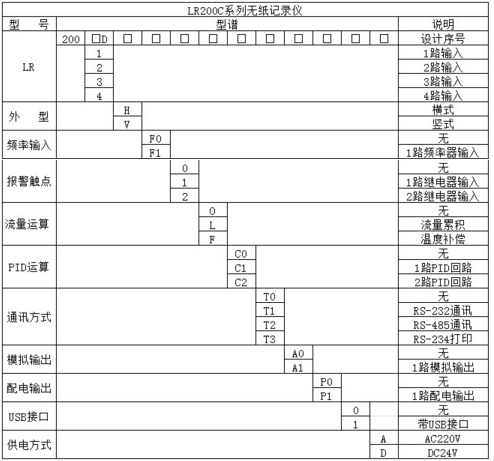

产品选型
