LD5700,LD57008/A,LD57008/B,LD57008/C，LD570016/A,LD570016/B,LD570016/C多回路温度巡检仪
产品简介：
LD5700系列多回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可巡回检测8～16路测量信号，适用于需要进行多测量点巡回检测的系统。
产品特色
|
双屏LED数码显示，PV显示测量值，SV显示当前通道号
|
|
可巡回检测8～16路测量信号，各输入通道测量信号互不干扰
|
|
具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度
|
|
报警方式可选择8路或16路“统一报警输出”、“16路分别报警输出”，“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯
|
|
变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、“按指定输入通道的采样值变送”、统一变送、“16路采样值加权平均变送”、“16路输入最大值变送”、“16路输入最小值变送”
|
|
仪表数据刷新周期2秒/16路
|
|
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
|
|
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能
|
|
带DC24V馈电输出，为现场变送器配电
|
|
输入、输出、电源、通讯相互之间采用光电隔离技术
|
|
参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能
|
技术参数
|
输 入
|
|
输入信号
|
电流
|
电压
|
电阻
|
电偶
|
|
输入阻抗
|
<250R
|
>500KΩ
|
|
|
|
输入电流最大限制
|
30mA
|
|
|
|
|
输入电压最大限制
|
|
<6V
|
|
|
|
输 出
|
|
输出信号
|
电流
|
电压
|
继电器
|
24V配电或馈电
|
|
输出时允许负载
|
≤500Ω
|
≥250 KΩ（注：需要更高负载能力时须更换模块）
|
AC220V/3A（大）
DC24V/3A（大）
|
≤30mA
|
|
综合参数
|
|
测量精度
|
0.2%FS±1字
|
|
设定方式
|
面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。
|
|
显示方式
|
-1999～9999测量值显示、设定值显示，发光二级管工作状态显示
|
|
使用环境
|
环境温度:0～50℃；相对湿度:≤85%RH； 避免强腐蚀气体。
|
|
工作电源
|
AC 100～240V(开关电源)，50-60HZ； DC 20~29V (开关电源)。
|
|
功 耗
|
≤5W
|
|
结 构
|
标准卡入式
|
|
通 讯
|
采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器
|

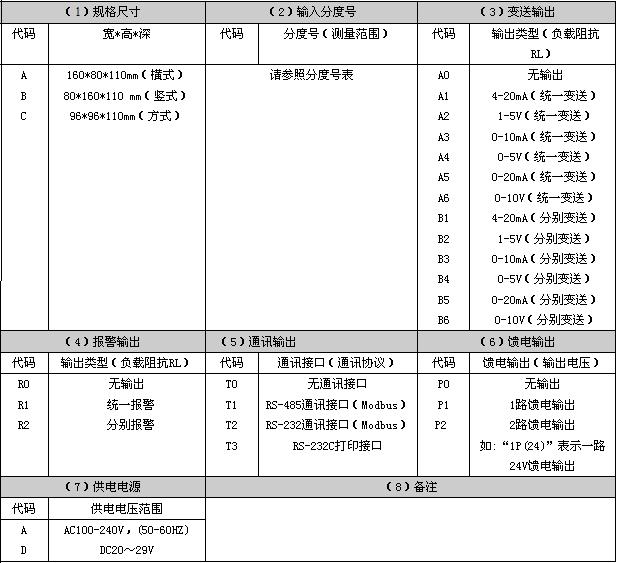

品牌选型
LD5700 □ / □ / □ / □ / □ / □ / □ / □
8回路 （1）（2）（3）（4）（5）（6）（7） (8)
LD5700 □ / □ / □ / □ / □ / □ / □ / □
16回路（1）（2）（3）（4）（5）（6）（7） (8)
