产品简介

     MIK-504E热电阻温变隔离器 接收现场的3线制Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。

技术参数

工作电源：24VDC±10%

 功 耗：≤1.0W（1入1出）

≤1.5W（1入2出）

<, /, SPAN> 输入信号：Cu50、Pt100、Cu100、Pt50

 激励电流：≤0.2mA

 引线电阻：≤20Ω/线

 输出信号：直流电流或电压信号

 输出负载：电流输出，0~350Ω

电压输出，≥10kΩ

 转换精度：±0.2%F.S(△R>40Ω)

±0.4%F.S(40Ω≥△R≥20Ω)

 温度漂移：±100ppm/℃

 绝缘强度：输入/输出，≥2000VAC（1min）

输入/电源，≥2000VAC（1min）

输出/电源，≥1000VAC（1min）

 绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

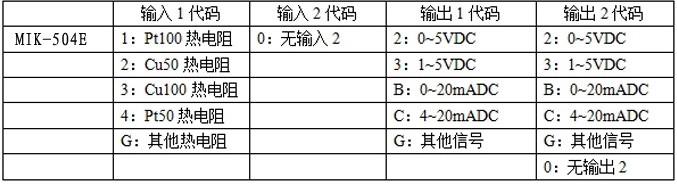

产品选型

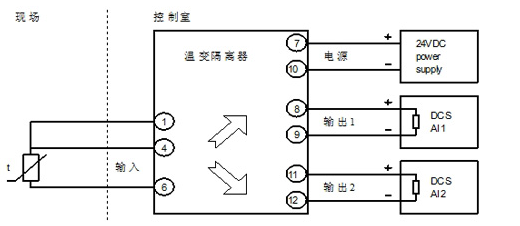

应用连接图

备注：隔离器到热电阻之间的连线必须使用同种导线且长度一致，导线电阻值不一致将增大测量误差,1入1出型号，11、12脚悬空不接。
