产品简介

   MIK-518E系列频率隔离器可接收现场的频率信号，经过隔离，变换成用户指定的线性信号输出。可选1入1出、1入2出

技术参数

工作电源：20~30VDC

 功 耗：≤1.2W（1入1出）

≤1.8W（1入2出）

 输入信号：24V/0V电压脉冲

高电平16~30V，低电平0~5V

 输入信号：5V/0V电压脉冲

高电平3.5~5.5V，低电平0~0.5V

 输入信号：无源脉冲（干触点），

短路电流≤8mA，开路电压≤8V

 脉冲宽度：≥10us

 频率范围：0.1Hz~100KHz（订货指定）

（低于0.1Hz当作0Hz处理）

 测量分辨率：0.01Hz

 测量误差：0.01Hz或0.05%F.S（二者取其大）

 测量周期：0.1s

 响应时间：1s（0~90%F.S）

 输出信号：直流电压或电流

 输出负载：电流输出，≤350Ω

电压输出，≥5KΩ

 输出精度：±0.1%F.S

 温度漂移：±0.01% F.S/℃

 绝缘电阻：≥100MΩ/500VDC

 绝缘强度：输入-输出，2000VAC/1min

输入-电源，2000VAC/1min

输出-电源，1000VAC/1min

产品选型

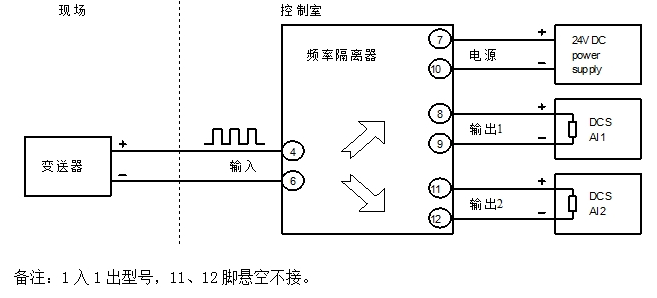

应用连接图
