SWP-G，SWP-G101,SWP-G103经济型单回路数字显示控制器

2017-03-02 21:06444

信息概况

SWP-G，SWP-G101,SWP-G103经济型单回路数字显示控制器

1.产品简介：

可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

2.产品参数:

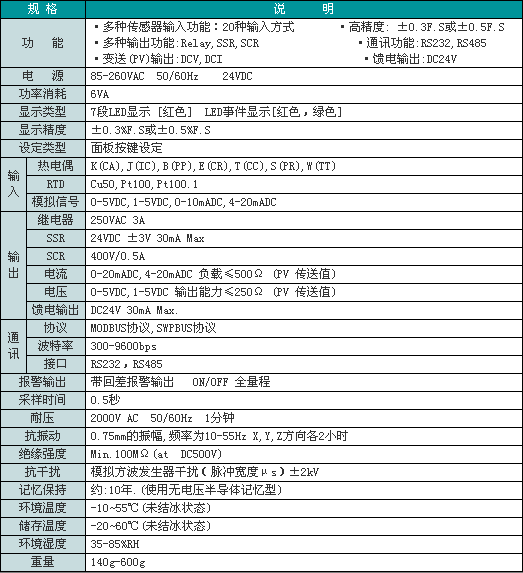

技术参数

型谱表

型号	代码										说明
SWP-G	□	□□	-□	□	-□□	-□	□	-□	-□	-□	SWP-G系列经济型数字显示控制戚
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（横式），48×96mm（竖式） 72×72mm 160×80mm（横式）,80×160mm（竖式） 96×96mm
控制作用	01 03										测量显示三位式控制
通讯方式	-□										参见 “通讯方式”
输出方式	□										参见 “输出方式”
输入类型	-□□										参见 “输入类型”
第一报警方式	-N -H -L										无报警（可省略）上限报警下限报警
第二报警方式	N H L										无报警（可省略）上限报警下限报警
馈电输出	-P										DC24V馈电输出
供电方式	-W -T										DC24V供电 AC85~260V供电（开关电源） AC220V供电（线性电源，默认）
外形特征	-X -S										横式显示仪表（可省略）竖式显示仪表

※：G10、G70 通讯功能、PV变送功能只能指定其中一项。

★通讯方式：

选型代码	0	2	3	8	9
通讯方式	无通讯	RS-232	打印口	RS-485	特殊规格

★输出方式：

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4~20mA	0~10mA	1~5V	0~5V	SCR输出	SSR输出	特殊规格	SOT输出

★ 06-可控硅过零触发脉冲输出 07-电压控制固态继电器输出 09-双向可控硅输出

★输入类型：

SWP-G401,SWP-G403，SWP-G701,SWP-G703，SWP-G801,SWP-G803，SWP-G901,SWP-G903
